Крепление привода
Допустимое
отклонение
HSW-10-...
HSW-12-...
HSW-16-...
(A) Крепежные отверстия
–
M3
M4
M4
(B) Ось со шпонкой
g7
6 мм
8 мм
10 мм
(C) Посадка с центровкой
f8
32 мм
45 мм
50 мм
Рис. 13
Монтаж
–
статическая регулировка конечных положений
Для грубой установки конечных положений:
Предупреждение
В процессе установки угла отклонения кулисного механизма самопроизвольное
движение исполнительных механизмов под давлением может привести к травмирова-
нию персонала и (при незакрепленных частях кулисного механизма) повредить HSW.
После установки конечных положений:
S
Удостовериться, что крепежные винты частей кулисного механизма прочно затянуты.
Таким образом можно предотвратить травмирование персонала и материальный
ущерб.
S
Сбросить давление воздуха в приводе, прежде чем отпускать крепежные винты
кулисного механизма.
S
Удалить защитную крышку модуля перемещения.
1.
Ослабить крепежные винты (A) правой и
левой частей кулисного механизма 3 на-
столько, чтобы части кулисного механизма
можно было смещать по прямой.
2.
Поворачивать регулировочный винт 4 до тех
пор, пока части кулисного механизма не
достигнут нужной позиции захвата или отпус-
кания.

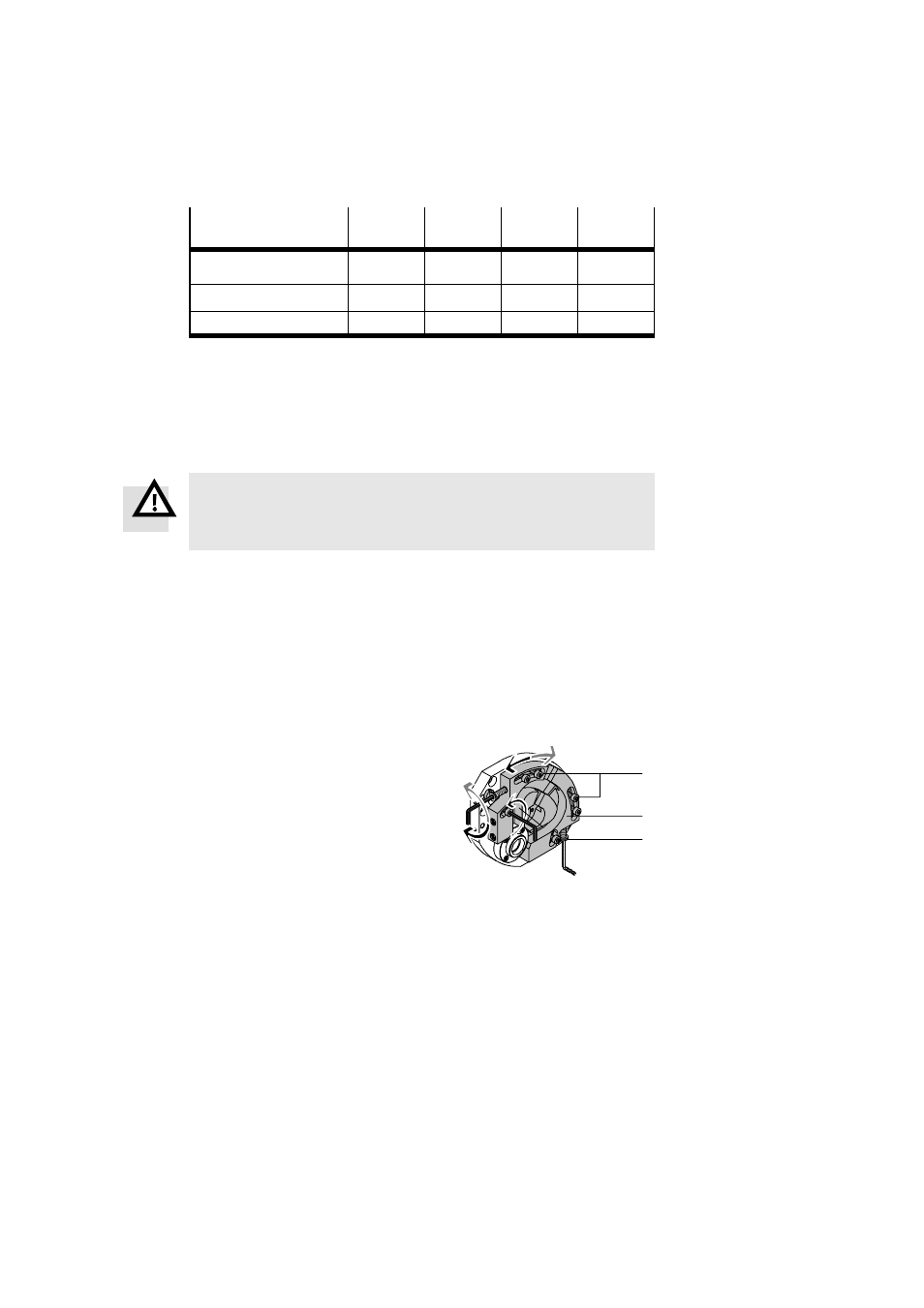

Рис. 14
(A)
3
4
