HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
40
机械安装
HSW 是装配好供货的,可直接装入设备。
S
安装前,请将可能配有的防护盖取下。
S
请确保固定后可有足够的空间用于安装部件。
S
请先安装前端执行元件,对于 HSW-...-AS 型则先安装外部驱动器。
S
确保安装面能承受 HSW 的重量。
S
确保将 HSW 安装在平整、坚硬的平面上。
S

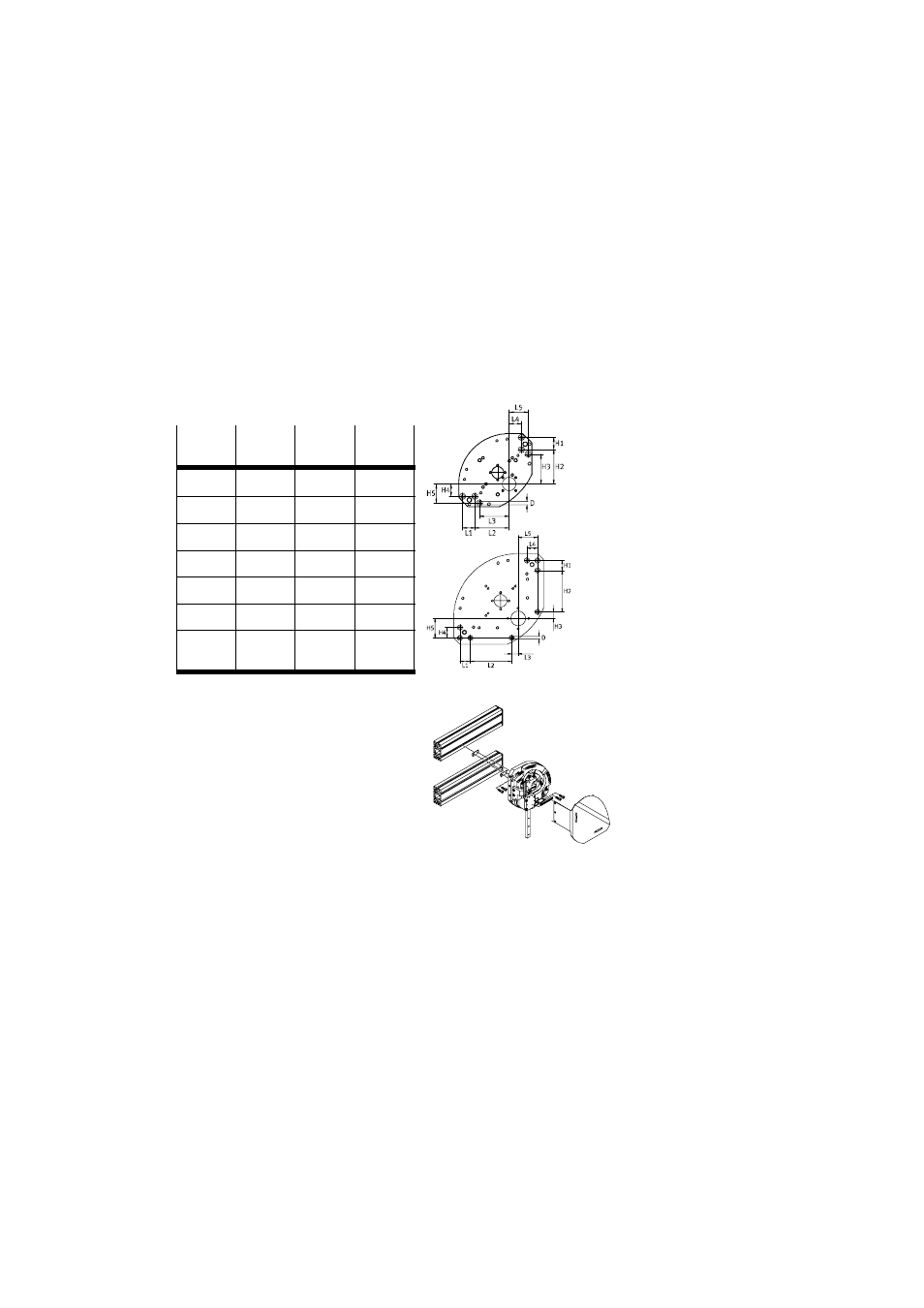

请选择下列固定方式之一:
– 通过底板上的通孔和定位套直接固定。
[mm]
HSW-
10-...
HSW-
12-...
HSW-
16-...
H1 = L1
20
20
20
H2 = L2
56.5
80
100
H3 = L3
49
12.5
12
H4 = L4
20
20
20
H5 = L5
31
37.5
50
Ø D
5.5
5.5
5.5
螺栓数
至少
2
个
至少
4
个
至少
4
个
图 7
– 固定在底板背面,即用沟槽螺母
HMBN-8 固定在型材 HMBS 上
(示例: 8)
图 6
图 8
