HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
46
电气安装
使用接近开关 SME/SMT-8 监控终端位置的
情况下:
1.
取下搬运模块的防护盖。
2.
确保液压缓冲器已完全旋入
(HSW-12/16 的供货状态)。
3.
将接近开关推到传感器导轨槽 (A) 中。
电接近开关通过止动螺栓 (B) 或脊 (C)
(HSW-10 型)中的磁铁来触发。
4.
将接近开关固定在终端位置。
无需再调节液压缓冲器。
5.
装好搬运模块的防护盖。
注意
接近开关电缆不能进入搬运模块的工作范围内。
S
要用电缆捆扎带固定好电缆。沿导轨侧面敷设电缆。

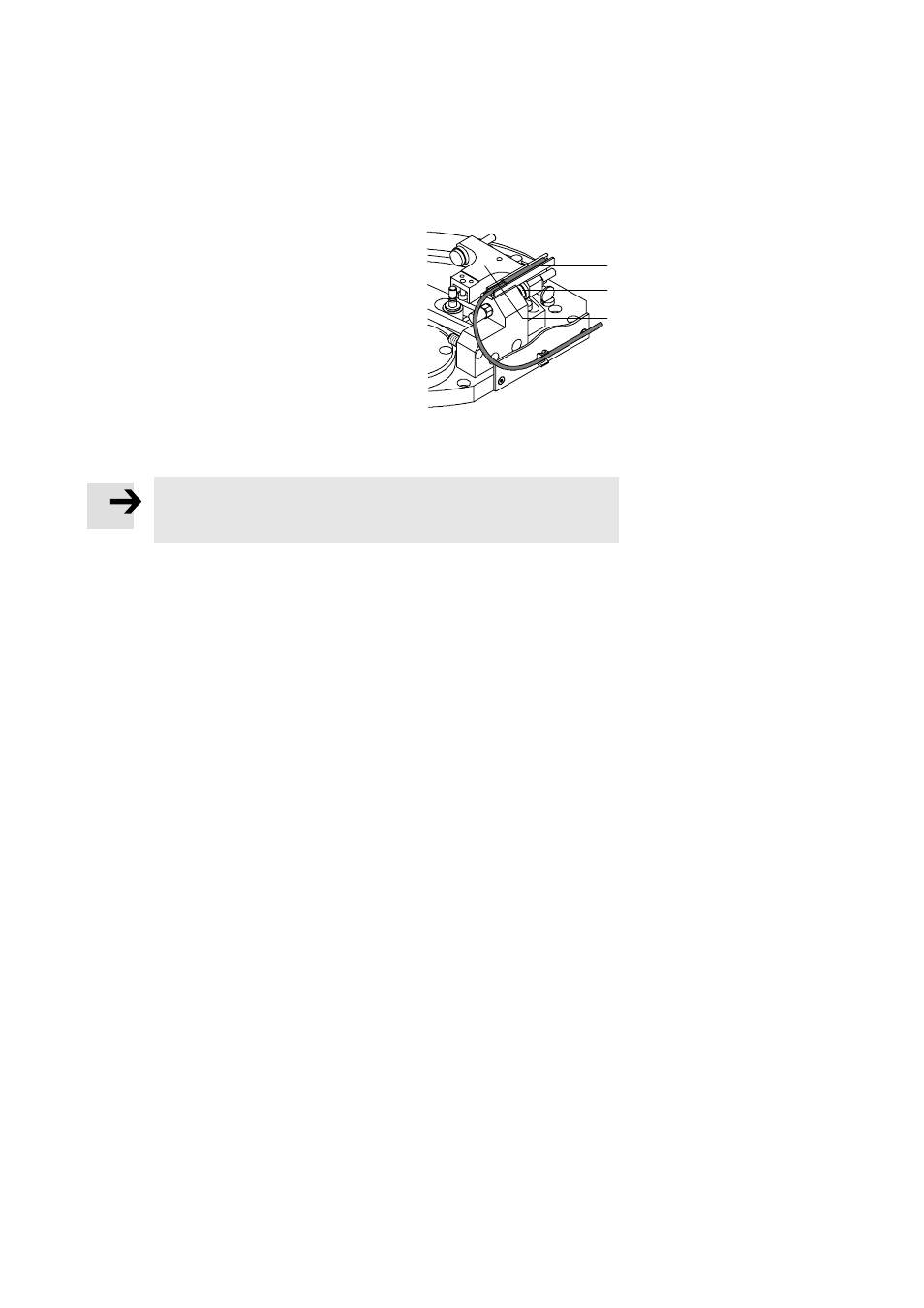

图 20
(A)
(B)
(C)
