HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b Русский
12
Указание
Собственный резонанс вследствие вибрации полезной нагрузки может привести
к повреждению.
S Поэтому центр тяжести полезной нагрузки следует монтировать как можно ближе
к осям симметрии линейной направляющей и у центра вращения шарнирной
опоры.
Указание

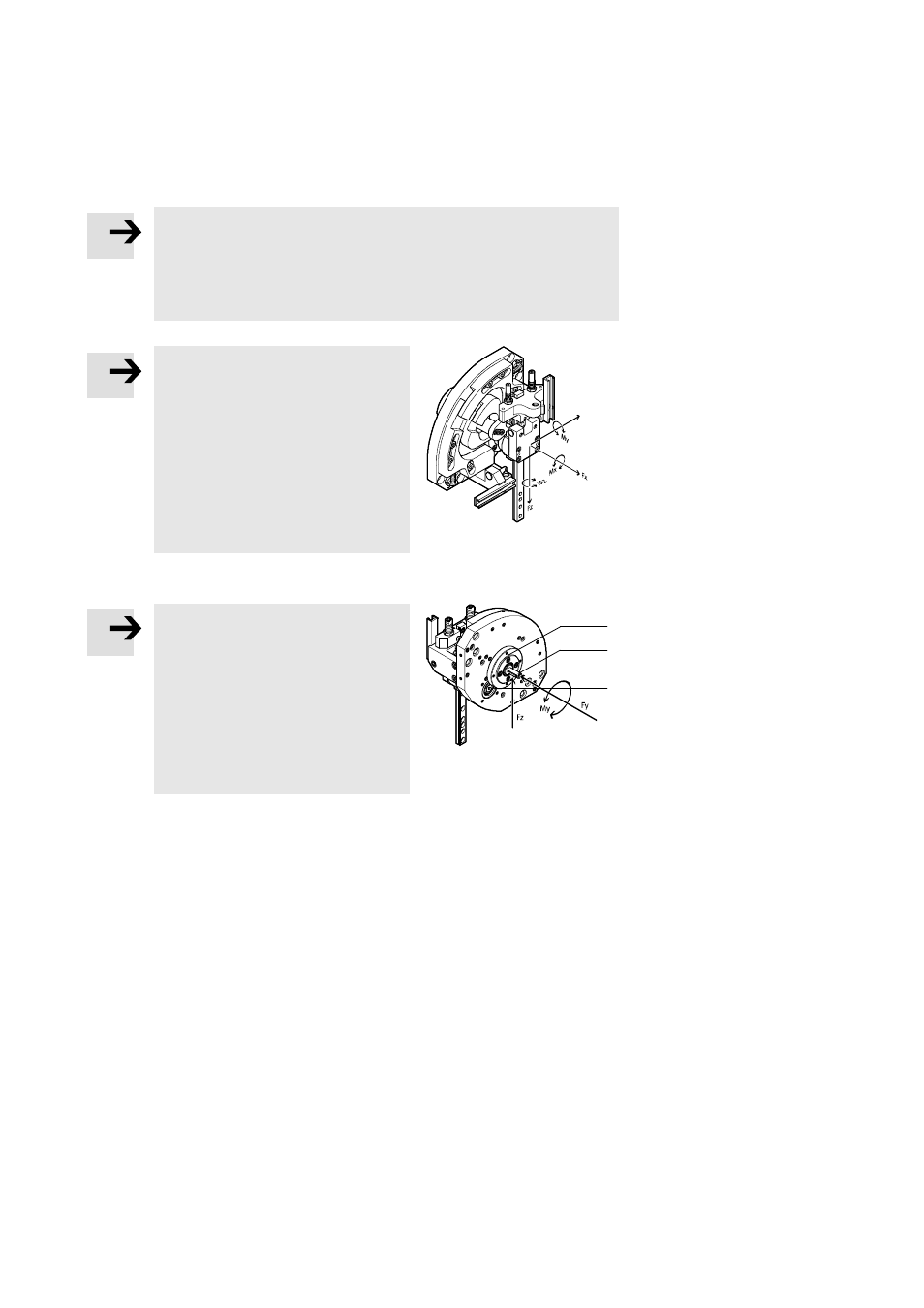

Слишком большое усилие или момент разру-
шают привод и механические части.
S Следует соблюдать максимально допусти-
мые значения следующих параметров:
–
усилие Fx, Fy, Fz;
–
момент Mx, My и Mz.
Точкой отсчета усилия и момента является
середина линейной направляющей направ-
ляющих салазок. Подробнее см. главу
«Технические данные».
Монтаж внешнего привода для HSW-...-AS:
Указание
S Применять привод с постоянной скоростью,
без ударной нагрузки.
S Следует соблюдать максимально допусти-
мые значения следующих параметров:
–
осевое и радиальное усилие Fy и Fz;
–
приводной момент My.
Точкой отсчета для усилия и момента
является середина вала. Подробнее см.
главу «Технические данные».
Передача крутящего момента происходит через приводной вал с шариковой опорой.
Внешний привод можно закрепить на обратной стороне опорной пластины.
Рис. 11
Рис. 12
(A)
(B)
(C)
