HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
41
注意
S

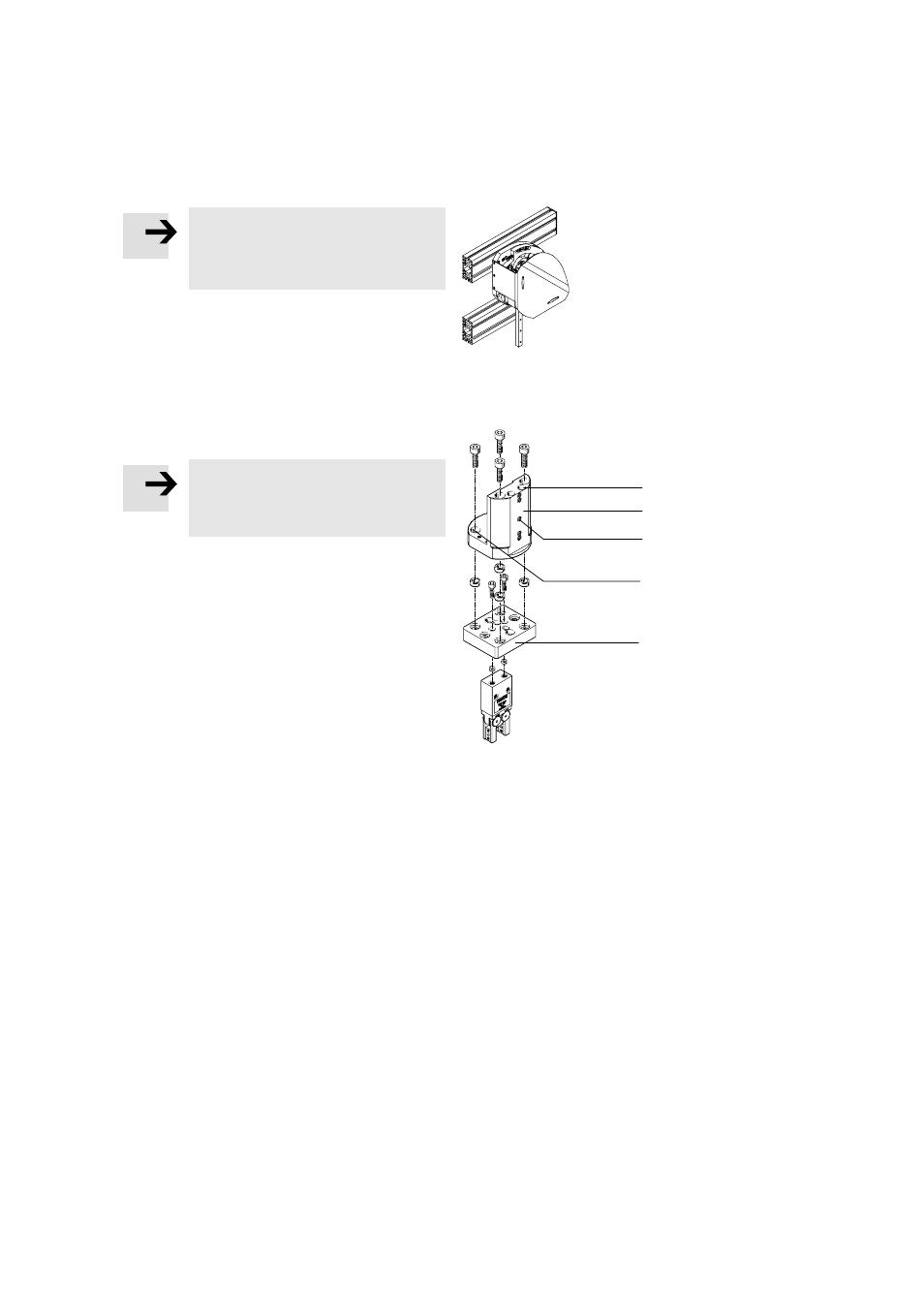

为了稳固 HSW-16,需用两条型材。
S
请将 HSW 安放在合适位置,使您随时
可触及操作部件。
S
请注意:
– 安装时不要产生扭曲。
– 为连接电源导线和供气软管留出足够
的空间。
S
均匀地拧紧固定螺丝。
安装工作负载
注意
S
在计算允许的工作负载时须减去前
端执行元件(例如:转接组件)的重
量。
安装前端执行元件:
S
请使用包括以下配件的转接组件
HAPG-69...72:
– 用于 HSW 相应规格的通用转接板
(B)。
– 两条用于软管的槽 (A) 和用于电缆束
固定架的钻孔 (C)。
通用转接板上的标准布孔图 (D) 构成所
选 Festo 产品(例如:气爪)的接口。
S
请检查是否需要其它固定元件和转接组件 HAPG (E)。
有关所需元件的概览请参考 HSW 的销售资料。
图 9
图 10
(A)
(B)
(C)
(D)
(E)
