HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
35
2
产品概况

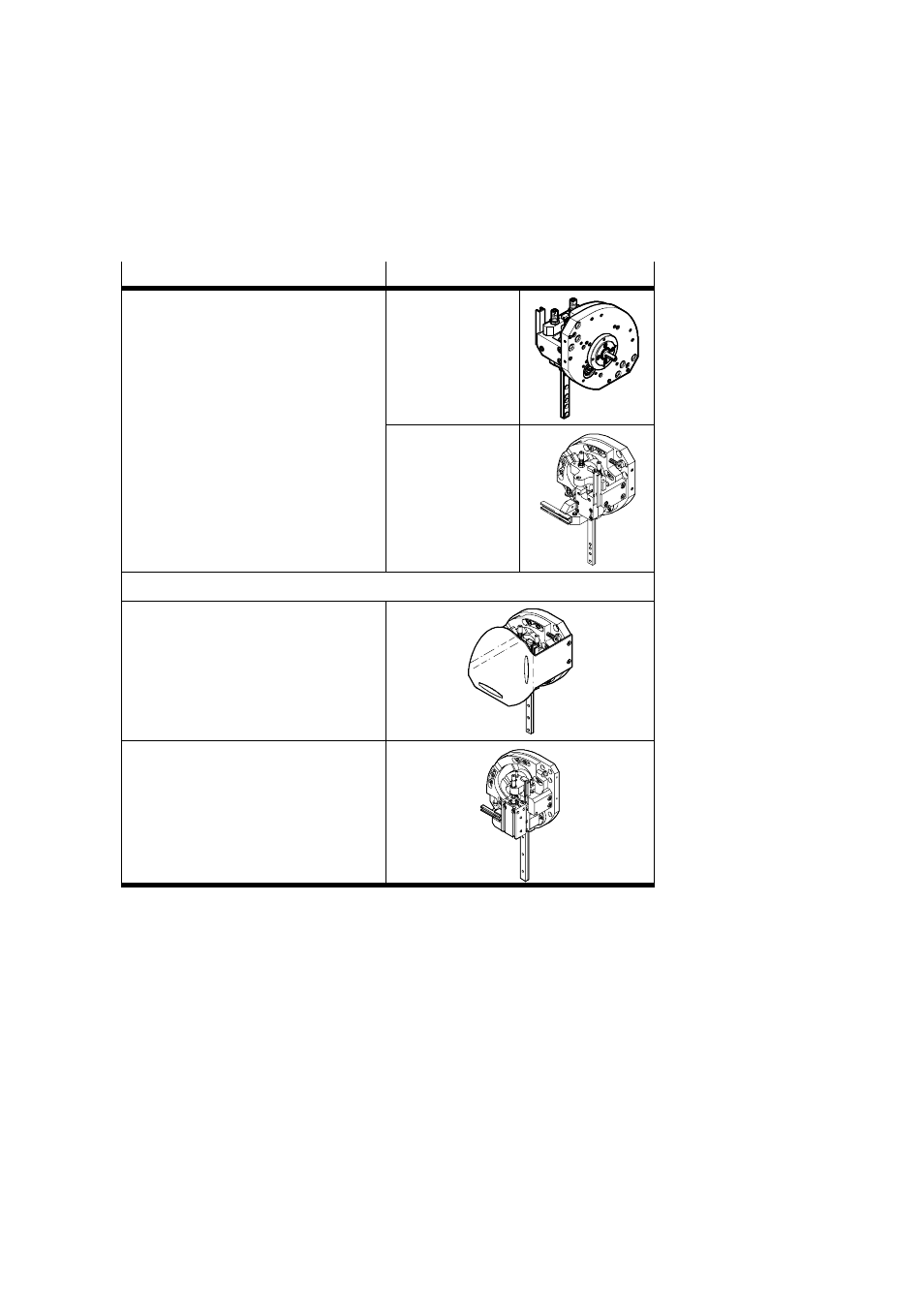

标准型
派生型
HSW-10, HSW-12, HSW-16
标准配置的抓取模块(亦称搬运模块)是以
10, 12, 16
这三种规格装配了以下功能元件供货的:
– 提供了各种装配和固定可能性的底板 aJ
– 2 块可调节的开槽导向板,用于通过滚
动轴承导轨来控制轨迹 3
– 1 条直线导轨 6
– 1 个旋转轴承
– 2 个终端止挡,分别配有一个液压缓冲器
(在 HSW-...-AP 型中)或橡胶缓冲垫(在
HSW-...-AS 中)1 / 9 和一个接近开关安
装导轨 5
HSW-...-AS
不带驱动器的搬运模
块
HSW-...-AP
带 DSM 摆动气缸
(双作用,气动)的
搬运模块
选项
HSW-...-SD
带有防护盖的搬运模块。推荐将-SD 设计型用
于独立运行。
HSW-...-AW
带有用于将摆动杠杆压回到静止位置的 BAW-
HSW 气缸的搬运模块(另见“附件”一章)
图 2
