HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b Русский
16
Монтаж электрической части
При использовании датчиков положения SME/-
SMT-8 для определения конечного положения:
1.
Снять защитную крышку модуля пере-
мещения.
2.
Убедиться, что амортизаторы полностью
ввинчены (для модели HSW-12/16 - состояние
при поставке).
3.
Вставить датчик положения в монтажный
паз (А).
Срабатывание электрического датчика поло-
жения происходит через магниты на упорных
винтах (B) или ребре (С) (модель HSW-10).
4.
Закрепить датчик положения в конечном положении.
Дополнительной настройки амортизаторов не требуется.
5.
Закрепить защитную крышку модуля перемещения.
Указание
Недопустимо попадание кабелей датчиков положения в рабочую зону модуля
перемещения.
S Закрепить кабели кабельными стяжками. Пропустить кабели сбоку вдоль
направляющей.

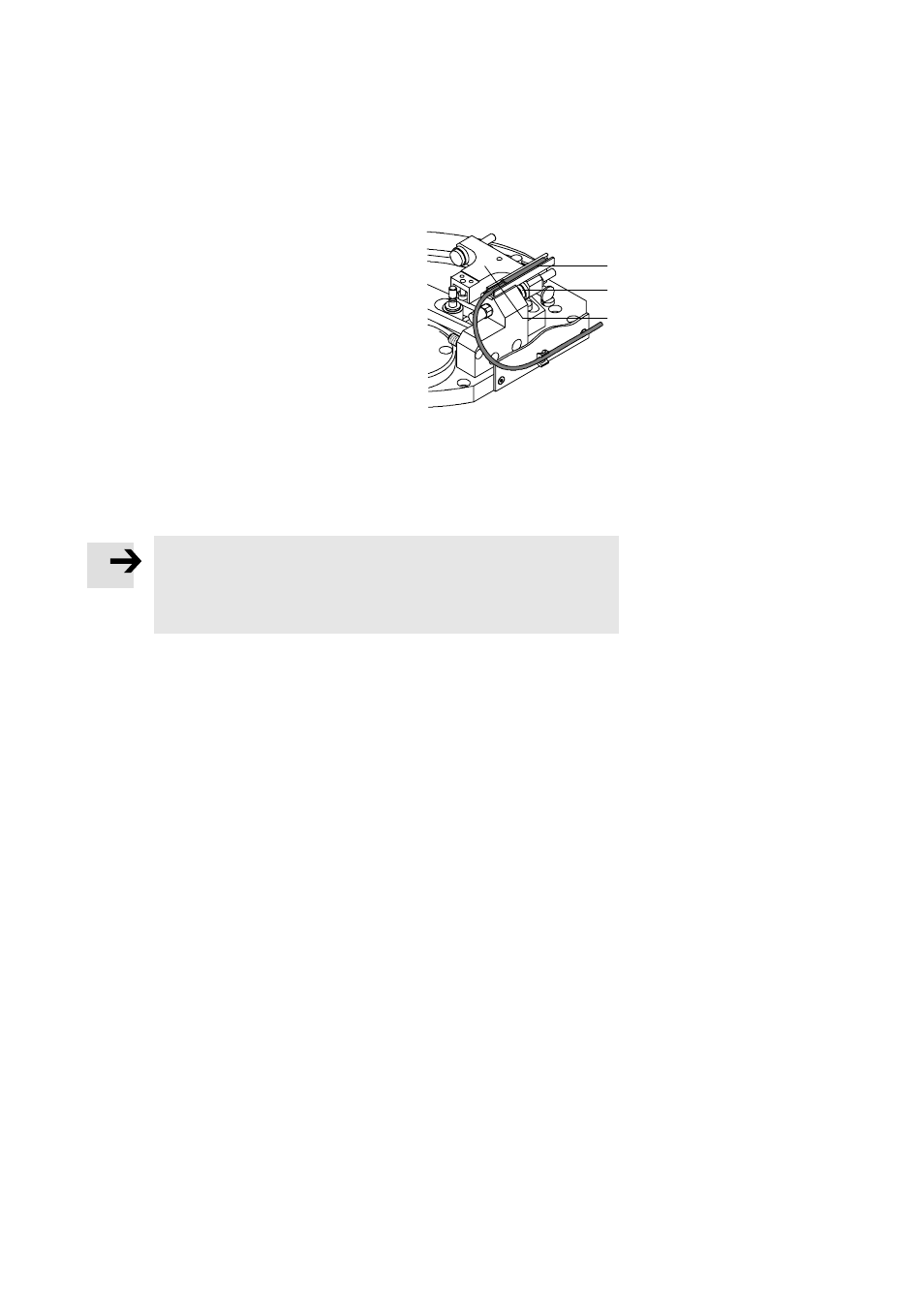

Рис. 20
(A)
(B)
(C)
