HSW-...-AP/AS

Festo HSW-...-AP/AS 0812b 中文

45

S

每次调节后都要手动检查(不给驱动器加压):

– 所需的终端位置是否达到
– 开槽导向板部件是否校准到位(无偏移)。

S

为此,将可动部件摆动至终端位置

– 手动或
– 在驱动器处用内六角头扳手(HSW-10

型时用内四角扳手;见 17)。

S

注意使双列滚子在导轨中无振动运行。

S

必要时,重新校准开槽导向板部件。

S

装好搬运模块的防护盖。

气动安装

连接 HSW-...-AP 的驱动器:

S

请使用单向节流阀 GRLA 以调节摆
动速度。

通过排气节流可降低速度。

S

将两个单向节流阀旋入驱动器。

S

为驱动器接好软管。

连接前端执行元件:

S

请正确敷设可被带动的气管和电线
(例如: 19)。
利用安装组件 MKRP(见“附件”一章)
可将软管和导线汇集到一根柔性软管中
可靠敷设。

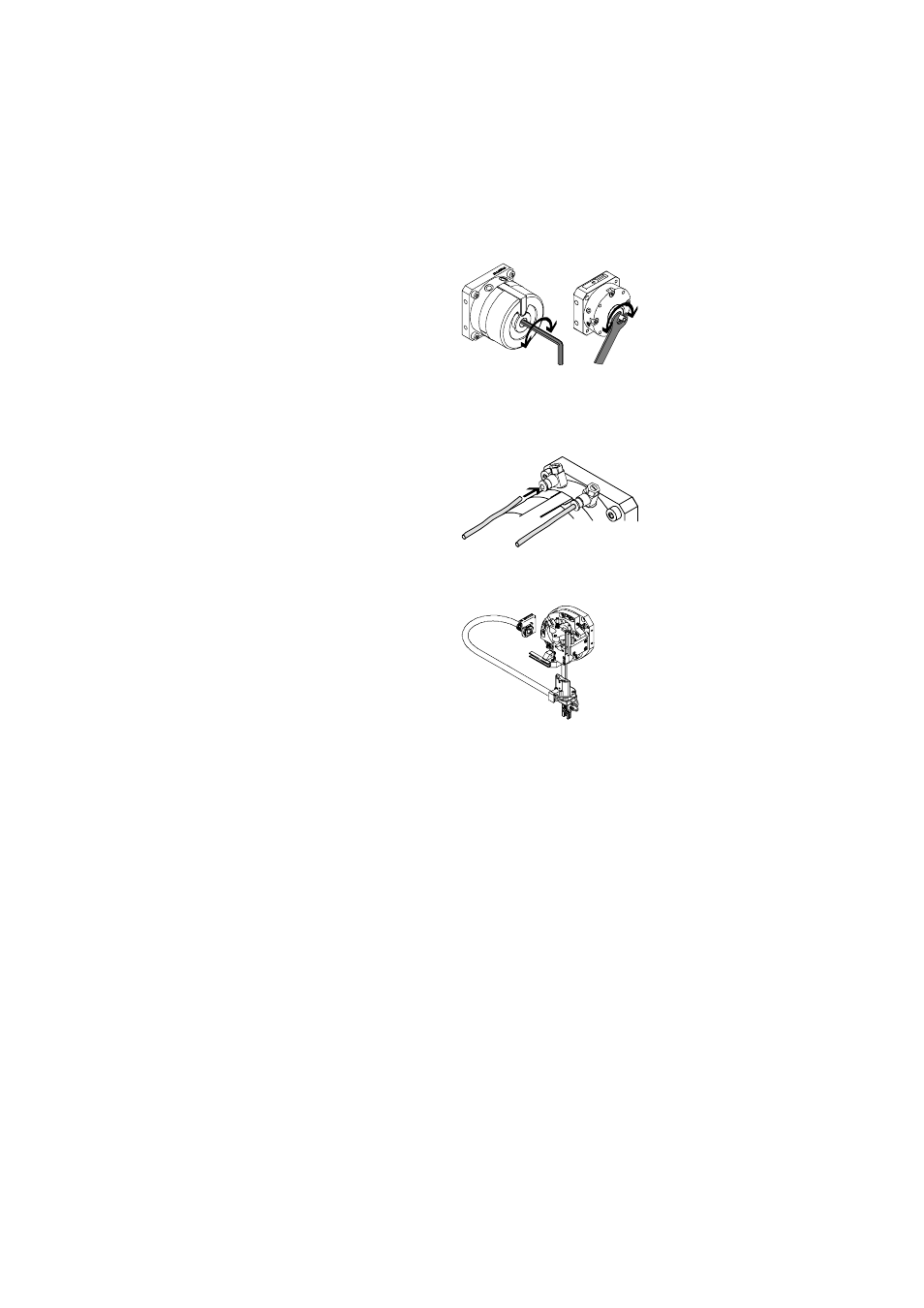

图 17

图 18

图 19
