Для выравнивания и предотвращения перекоса:
3.
Прижать части кулисного механизма 3
к шарнирной опоре 7, одновременно
затягивая крепежные винты частей кулисного
механизма.
Момент затяжки составляет:
– для HSW-10:
3 Нм
– для HSW-12/16:
6 Нм

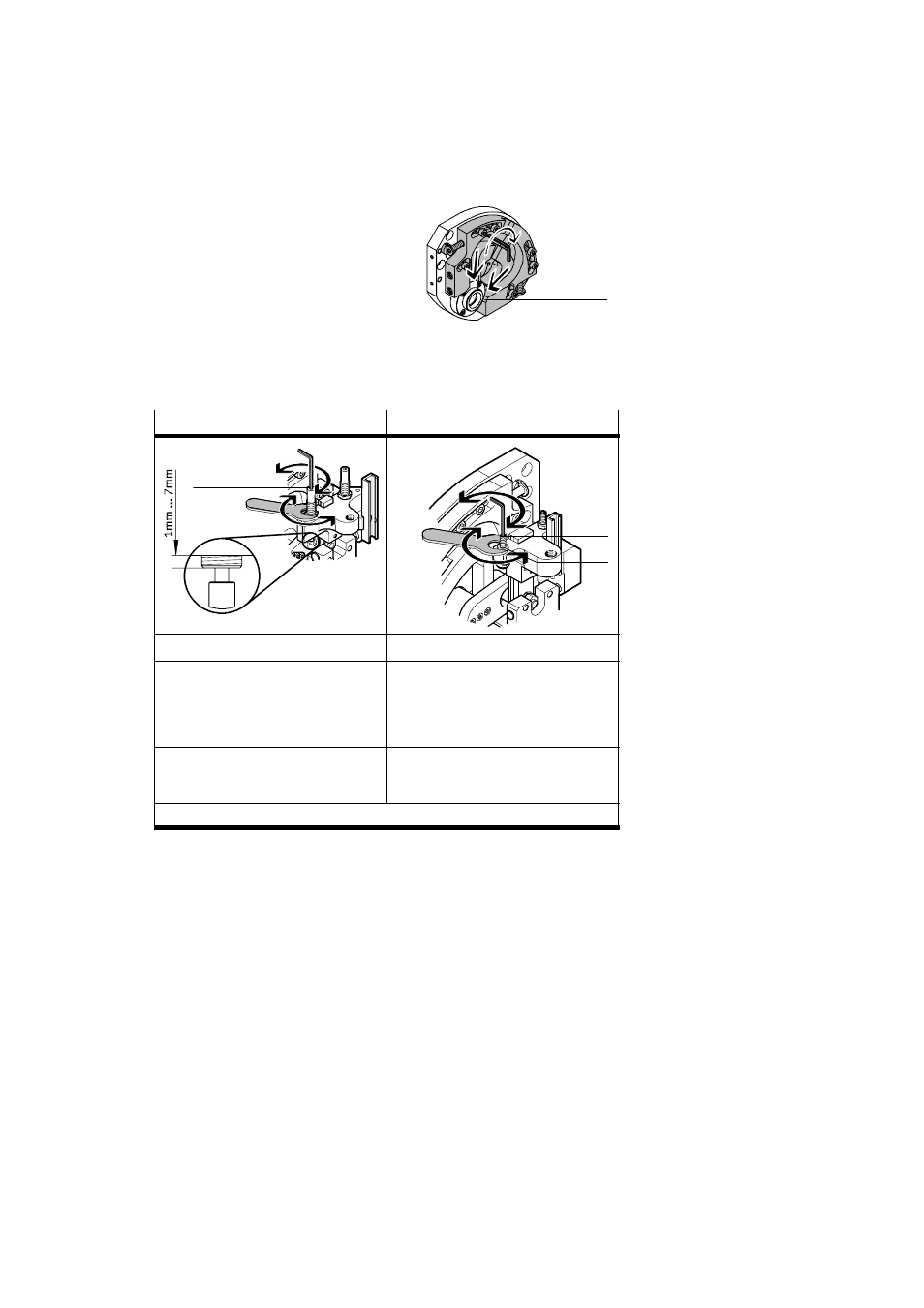

Для точной установки конечных положений:
HSW-10-...
HSW-12/16-...
(B)
(A)
(D)
(C)
1. Ослабить контргайку (А) амортизатора.
1. Ослабить контргайку (С) упорного винта.
2. Удерживая контргайку, торцовым шести-
гранным ключом поворачивать амортиза-
тор (B) до тех пор, пока будет достигнута
позиция захвата. (
Указание: допустимо,
чтобы амортизатор выступал на
1 ... 7 мм).
2. Удерживая контргайку, торцовым шести-
гранным ключом поворачивать упорный
винт (D) до тех пор, пока будет достигнута
позиция захвата.
3. Затянуть контргайку (момент затяжки:
0,4 Нм).
3. Затянуть контргайку:
момент затяжки HSW-12: 1,2 Нм
момент затяжки HSW-16: 2,0 Нм.
4. Повторить процедуру установки позиции отпускания.
Рис. 16
Рис. 15
7
