HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b Русский
4
1
Рабочие элементы и соединения
1
2
3
4
5
aJ
9
8
7
6
1
Упорный элемент для настройки хода:
– Гидравлический амортизатор/жесткий
упор для HSW-10-...-AP/-AS
– Упорный винт для HSW-12/16-...-AP
2
Поворотный рычаг
3
Кулисный механизм с направляющей
4
Регулировочный винт для настройки
величины угла
5
Паз для датчика положения SMx-8
6
Линейная направляющая (каретка направляющей)
7
Шарнирная опора
8
Пружинный зажимной элемент
9
Концевой упор:
–
Упорный болт для HSW-10
–
Гидравлический амортизатор/жесткий упор для
HSW-12/16-...-AP/-AS
aJ
Опорная пластина со сквозными отверстиями
и центрирующими углублениями для крепежных
винтов

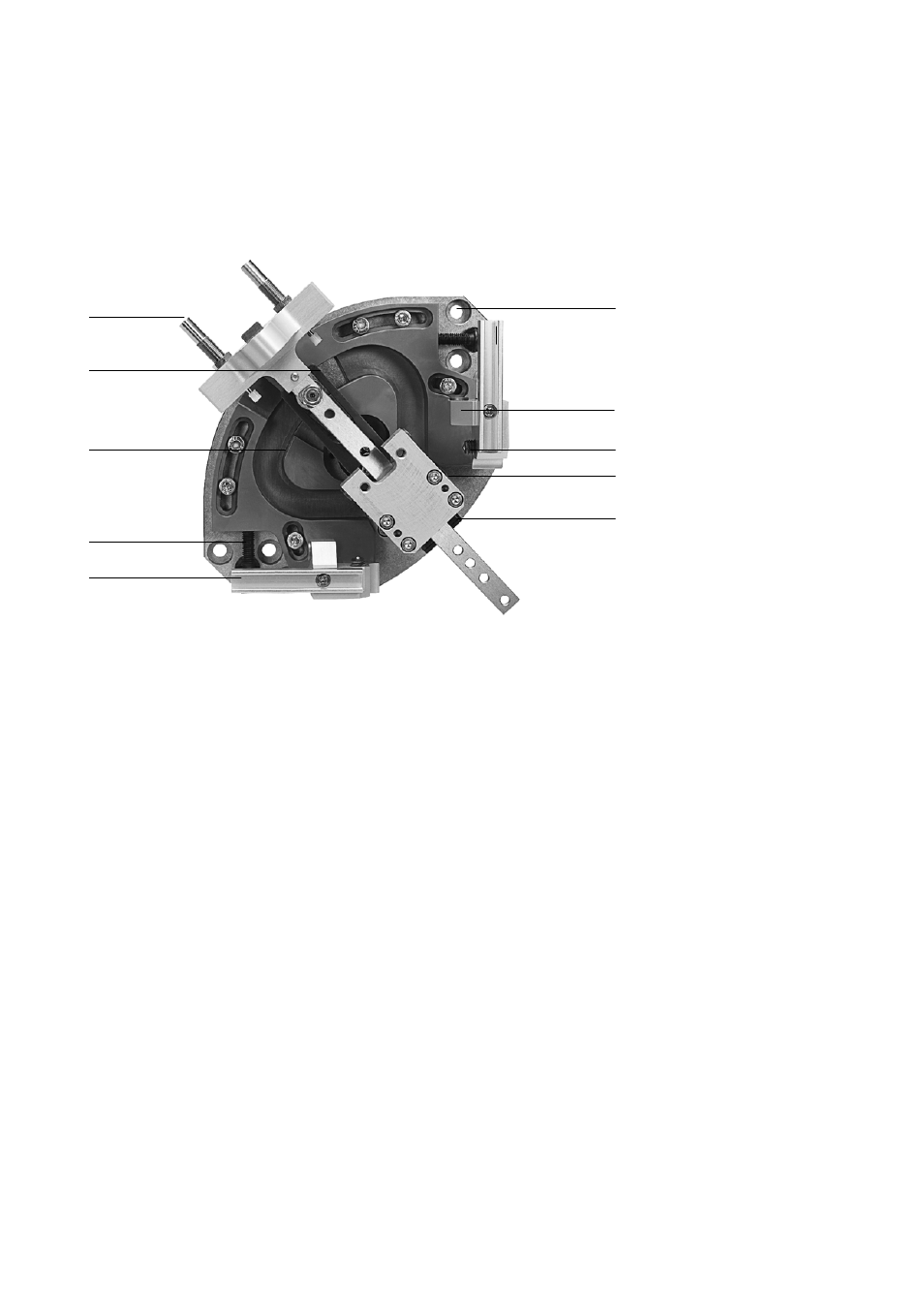

Рис. 1: Рабочие элементы и соединения HSW (вид спереди)
