HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
43
驱动器安装件
容差
HSW-10-...
HSW-12-...
HSW-16-...
(A) 安装孔
–
M3
M4
M4
(B) 带平键的杆
g7
6 mm
8 mm
10 mm
(C) 定心装配孔
f8
32 mm
45 mm
50 mm

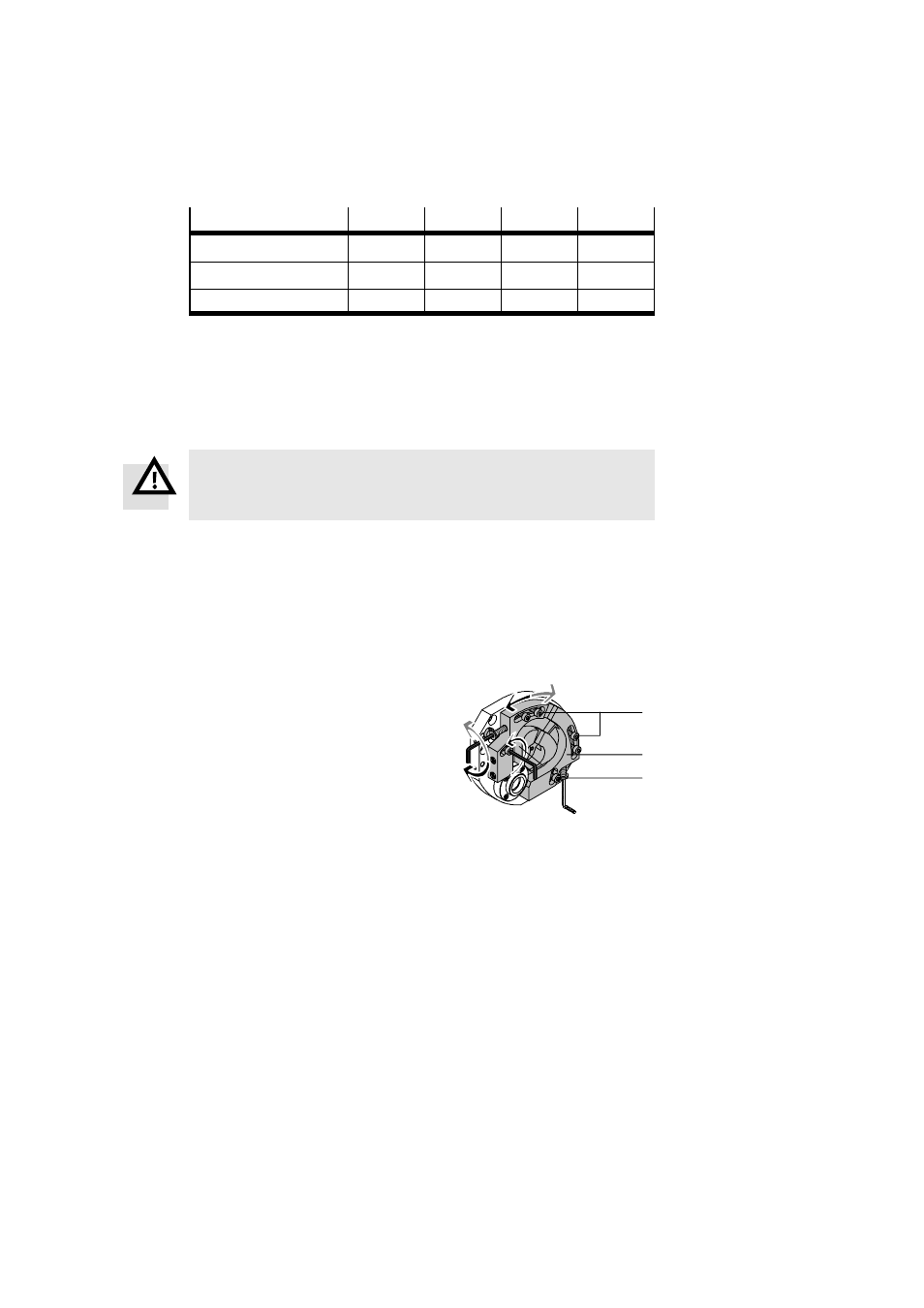

图 13
安装
–
终端位置的静态调整
终端位置的粗调:
警告
在调整开槽导向板的角度时,带压执行元件的意外动作可能致伤,开槽
导向板部件松开时可能会损坏 HSW。
完成终端位置的调节之后:
S
请确保开槽导向板部件的固定螺丝均已拧紧。
这样可避免人员和财物损伤。
S
在松开开槽导向板部件的固定螺丝前,请先给驱动器排气。
S
拆下搬运模块的防护盖。
1.
松开左右开槽导向板部件 3 的固定
螺丝 (A),使开槽导向板部件刚好可
移动。
2.
旋转调节螺丝 4 直到开槽导向板部件
达到所需的抓取或放开位置。
图 14
(A)
3
4
