HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
34
1
工作部件和接口
1
2
3
4
5
aJ
9
8
7
6
1
用于设定行程的限位止动元件:
– 在 HSW-10-...-AP/-AS 型中为液压
缓冲器/固定挡块
– 在 HSW-12/16-...-AP 型中为止动
螺栓
2
摆动杠杆
3
开有导向槽的板
4
用于调节角度的调节螺丝
5
用于接近开关 SMx-8 的安装槽
6
直线导轨(导向滑块)
7
旋转轴承
8
弹簧压紧件
9
终端挡块:
– 在 HSW-10 型中为挡销
– 在 HSW-12/16-...-AP/-AS
型中为液压缓冲器/固定挡块
aJ
带有用于固定螺丝的通孔和定位沉头的底板

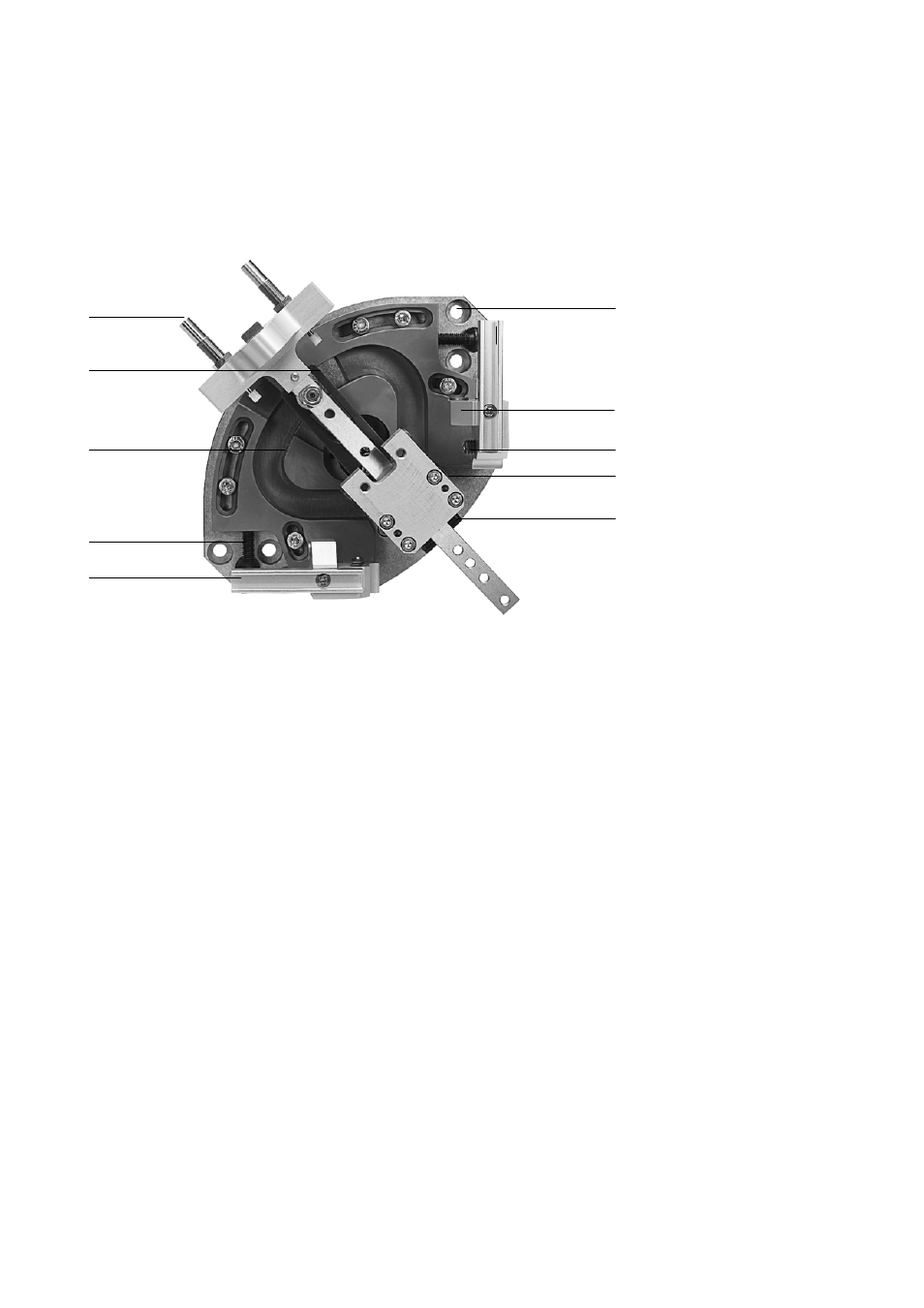

图 1: HSW 的工作部件和接口(正视图)
