Инструкция по эксплуатации Goulds Pumps VIT - IOM
Страница 73
Используйте размер "Х" в таблице размеров валов, приведенной в разделе "Техническое
обслуживание"

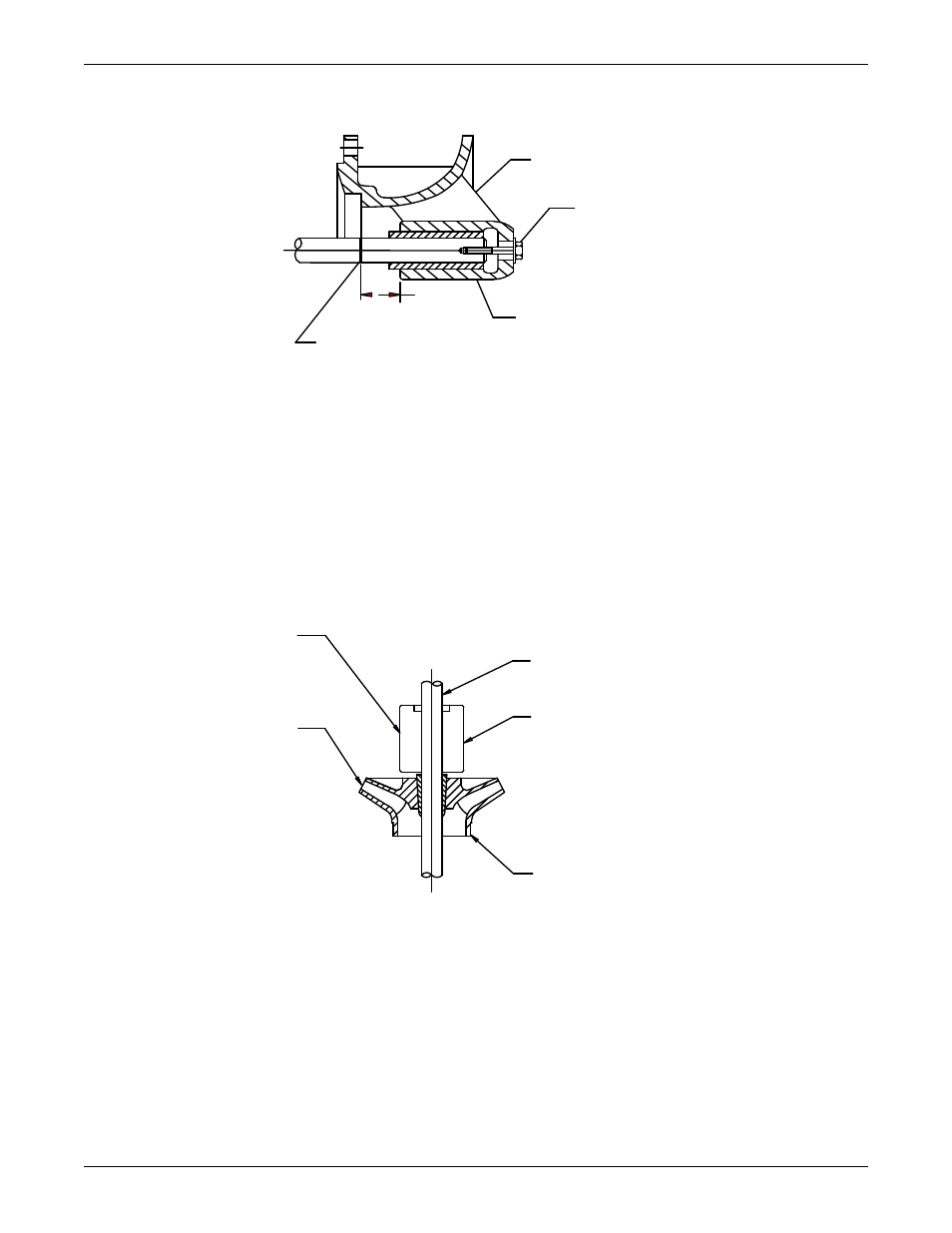

X
1
4
3
2
1.
Заборник
2.
Винт, ввинченный в резьбовое отверстие в валу, с шайбами (по мере необходимости)
3.
Втулка заборника
4.
0,01 дюйм (0,25 мм) желоб
c) Удерживайте вал в этом положении, вставив винт с шайбой в отверстие в торце заборника,
и затем в резьбовое отверстие в конечной части вала.
4. Установка рабочего колеса:
a) Сдвиньте первое рабочее колесо по валу до его установки на заборник.
b) Вставьте отвертку в паз в конической цанге, расширьте паз и сместите цангу по валу насоса.
c) Удерживайте рабочее колесо возле камеры и сместите цангу внутрь втулки рабочего колеса.
5. Удерживайте вал с помощью винта и шайбы возле заборника и проведите коническую цангу в
соответствующее положение с помощью оправки.
1
2
3
4
5
1.
Вал
2.
Цанга
3.
Рабочее колесо
4.
Положение для удержания рабочего колеса возле камеры и ввода цанги во втулку колеса
5.
Положение сборки оправки цанги
6. После установки цанги повторно проверьте размер "Х".
7. Оденьте среднюю камеру на вал и закрепите ее поставляемыми винтами.
8. Повторите предшествующую процедуру для требуемого количества ступеней.
9. Выньте винт и шайбу и проверьте следующее:
• Вал свободно вращается без сопротивления или препятствий.
• Присутствует надлежащий осевой ход.
Техническое обслуживание (продолжение)
Model VIT Установка, эксплуатация и техобслуживание
71
