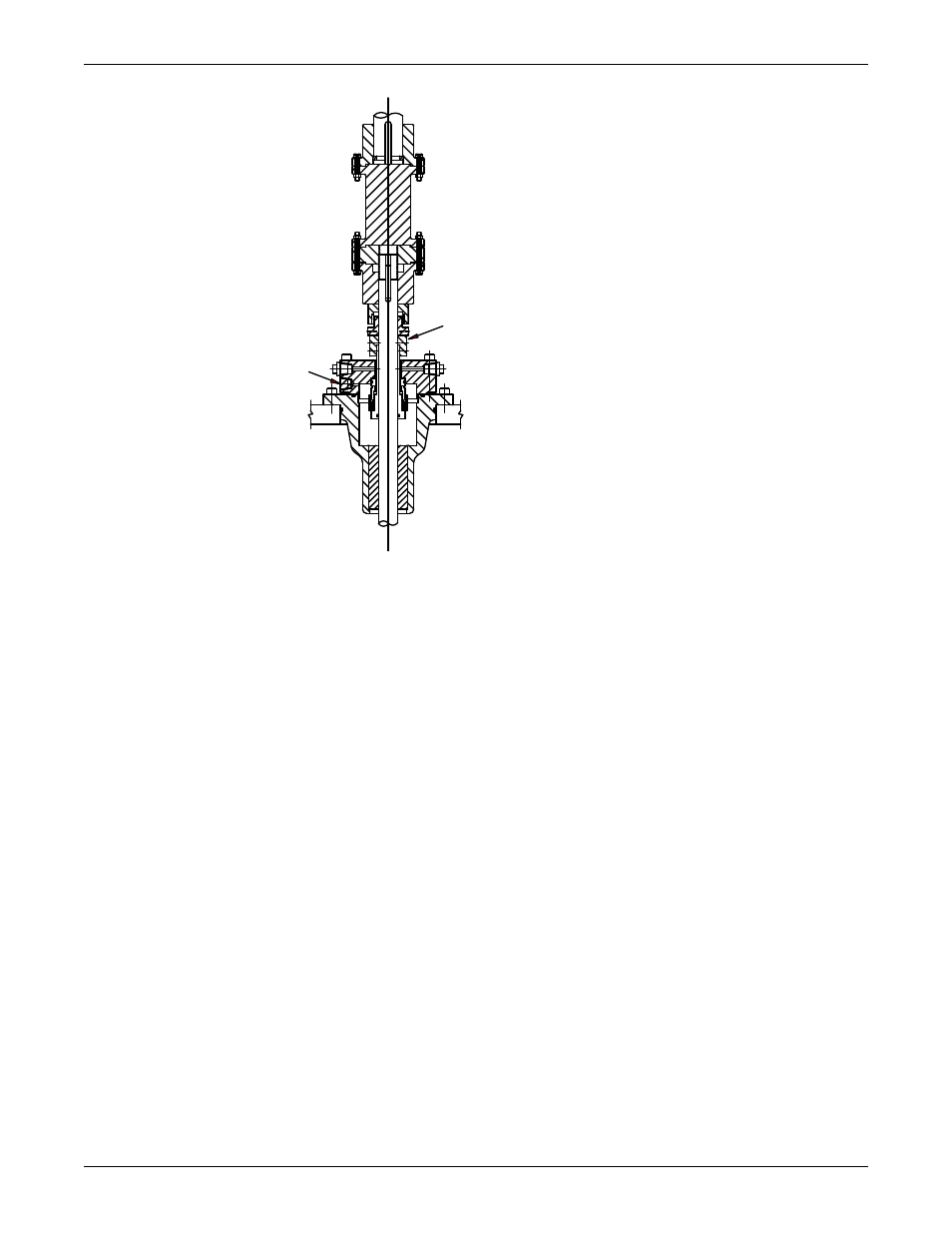

1
2
1.
Опорные кольца
2.
Обводной канал к линии всасывания
Установка двойного механического уплотнения
Двойные уплотнения представляют собой уплотнения патронного типа, поставляемые в сборке.
Данная процедура применима только в случае поставки уплотнений непатронного типа и
отсутствии указаний от поставщика уплотнений.
1. Нанесите отметку на вал или втулку, стоящие вровень с торцом корпуса уплотнения.
Данная базовая отметка используется для установки уплотнения в узел уплотнения.
2. Установите внутренний уплотнительный вкладыш.
a) Смажьте расточку набивочной камеры и внешний диаметр внутреннего (или нижнего)
стационарного вкладыша.
b) Закройте внутренний вкладыш мягким и чистым материалом, например, прокладочной или
листовой резиной.
c) Установите внутренний уплотнительный вкладыш в нижнюю часть корпуса уплотнения,
используя лишь давление рук.
d) Если на вкладыше имеется стопорный выступ, убедитесь в том, что он выровнен по пазу
или отверстию в нижней части корпуса уплотнения.
3. Осторожно установите кольцевую манжету и внешний стационарный вкладыш на вал.
4. Смажьте вал или втулку перед установкой каких-либо вращающихся деталей узла.
5. Установите хомут или хомуты уплотнения на вал или втулку:
a) Расположите хомут таким образом, чтобы он был выровнен по базовой отметке,
выполненной на шаге 1, и по регулировочному размеру, приведенному на чертеже
уплотнительного узла.
b) Затяните крепежные винты, чтобы зафиксировать хомут на валу или втулке.
6. Установите остальные вращающиеся детали узла на вал или втулку в надлежащей
последовательности, и завершите сборку оборудования.
7. Отдельно установите сальниковую набивку на вал или втулку в случае наличия набивки в
комплекте поставки.
