Установка набивочной камеры сальникового уплотнения
ОСТОРОЖНО:
• Разделенная втулка сальника должна быть точно подогнана к набивочной камере.
Неправильно установленная разделенная втулка сальника может привести к неравномерному
сжатию набивки и повреждению вала или втулки.
• В зоне действия стандартов ATEX запрещено использовать набивные камеры сальника.
Типы набивочных камер
Предусмотрены три вида набивочных камер:
• Тип А
• Тип В
• Тип С
1
2
3
4
5
6
1.
Обводная линия
2.
Уплотнительная шайба сальника
3.
Подшипник
4.
Корпус сальника
5.
Кольцевое уплотнение
6.
Разъемная манжета

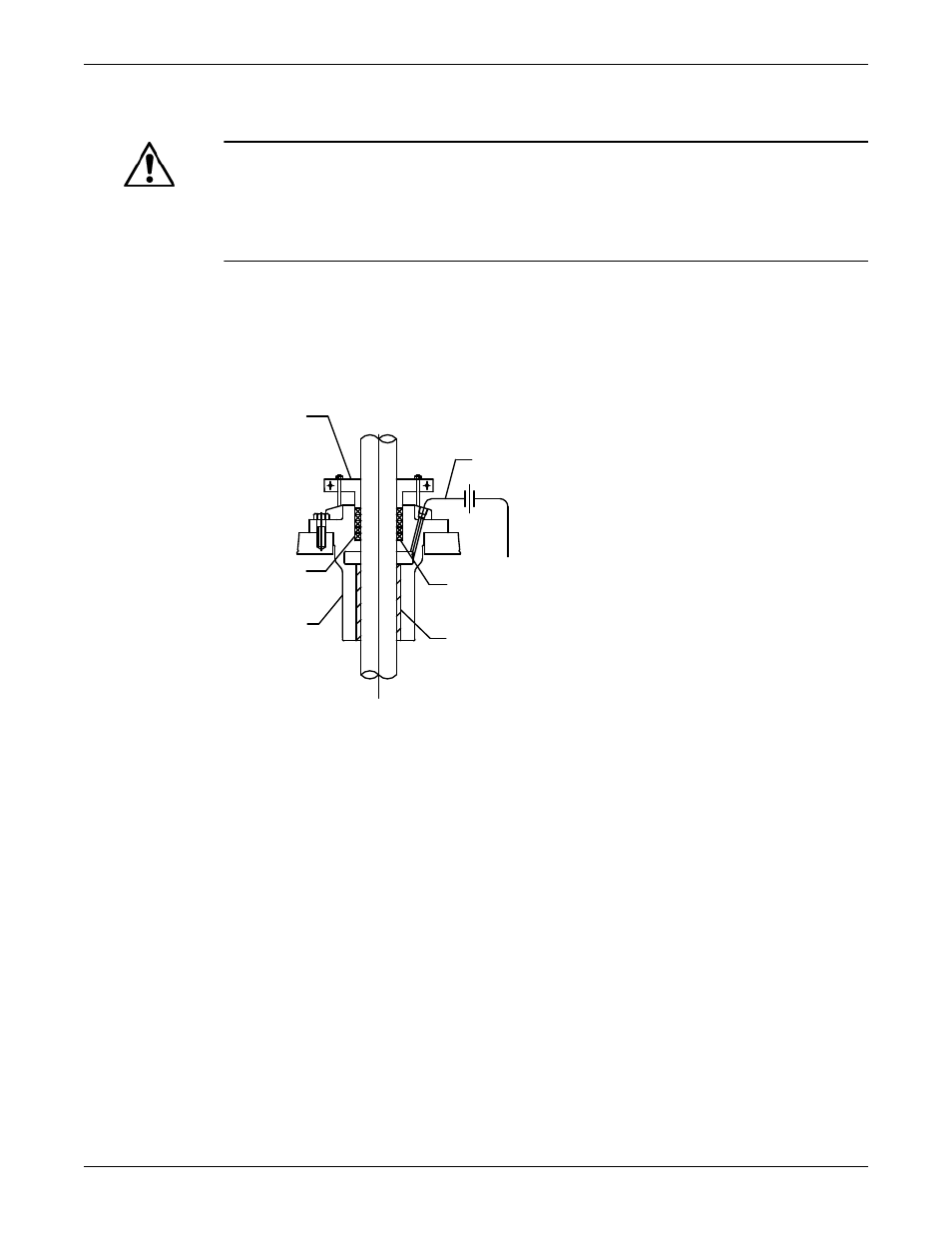

Рис. 4: Набивочная камера типа А
Установка (продолжение)
Model VIT Установка, эксплуатация и техобслуживание
29
