Муфта между валом привода и валом нагнетательной части может быть снабжена проставкой или
не иметь ее. Муфты с проставкой используются в насосных агрегатах с механическим уплотнением
и обеспечивают обслуживание уплотнений без демонтажа привода.
1
2
3
4
5
6
7
8
9
10
1.
Вал привода
2.
Шпонка вала привода (предоставляется поставщиком двигателя)
3.
Полумуфта привода
4.
Регулировочная пластина
5.
Полумуфта насоса
6.
Шпонка насоса
7.
Ведомый вал
8.
Шестигранная гайка
9.
Стяжной винт
10. Разъемная плоская шайба

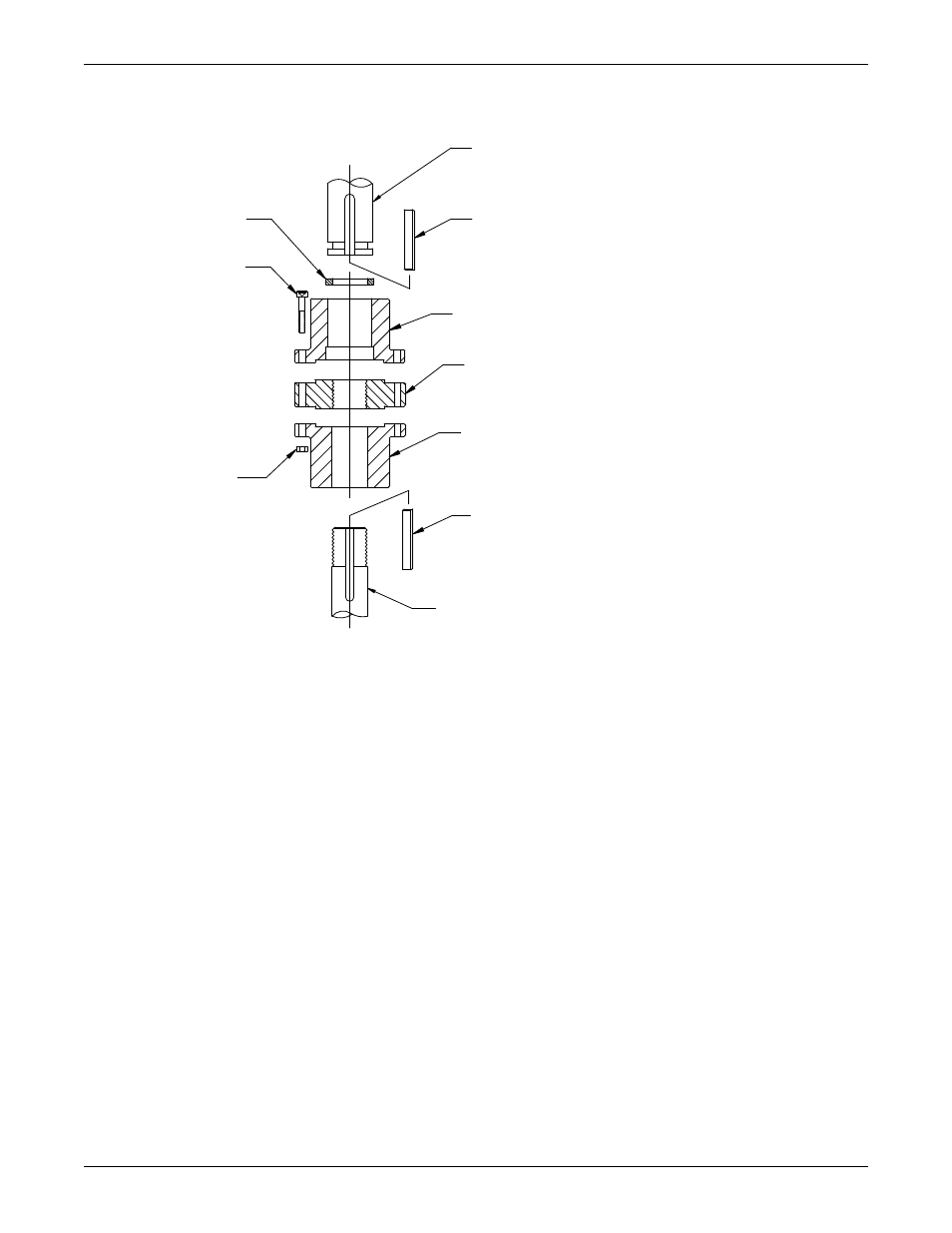

Рис. 10: Муфта без проставки
