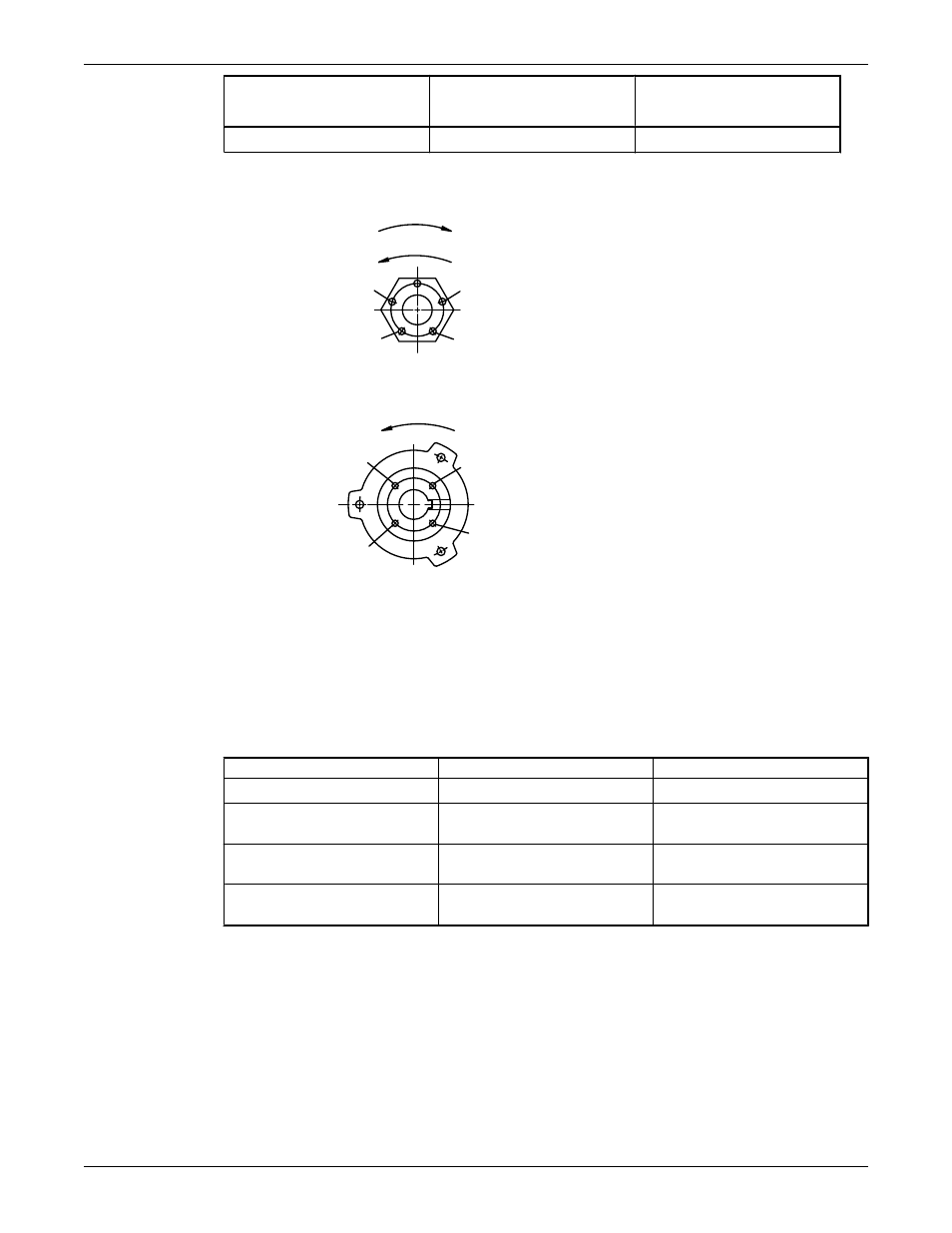

Размер вала Резьба Вертикальное перемещение
в 1/20 долях поворота -
регулировочная гайка
2 11 /
16
дюйма (68 мм) 1-8 LH 0,006 дюйма (0,15 мм)
AA
A
B E
F
1
2
C
D
H
G
BB
3
1. Опускание рабочего колеса
2. Подъем рабочего колеса
3. Верное направление вращения рабочего колеса
4. Установите болт в имеющееся отверстие "В" при условии, что данные отверстия являются
ближайшими совпадающими отверстиями для направления вращения регулировочной гайки
против часовой стрелки.
5. Поверните регулировочную гайку против часовой стрелки до выравнивания отверстий "B" и
"D".
Табл. 5: Нормальные зазоры рабочего колеса
Тип рабочего колеса Расстояние/размер Зазор
Открытый Первые 10 футов (3 м) колонны 0,015 дюйма (0,381 мм)
Каждые дополнительные 10
футов (3 м) колонны
0,010 дюйма (0,254 мм)
Закрытый Размер камеры не более 8
дюймов (20,32 см)
0,12 дюйма (3,05 мм)
Камеры размером свыше 8
дюймов (20,32 см)
0,1875 дюйма (4,750 мм)
Регулировка системы смазки
1. Подключите электромагнитный клапан (в случае его наличия в комплекте) и масляные
трубопроводы.
2. Наполните резервуар маслом.
3. Проверьте линию подачи смазочного штуцера и убедитесь в отсутствии препятствий подаче
из резервуара.
В случае электромагнитного клапана требуется временное подключение к электрическому
питанию.
Установка (продолжение)
