1. Резьбовая шпилька
2. Шестигранная гайка
3. Сальник
4. Натяжная гайка
5. Подшипник
6. Стяжной винт
7. Кольцевое уплотнение
8. Натяжная пластина
9. Ниппель наконечника трубы
10. Узел трубопровода омывания водой
11. Манжета

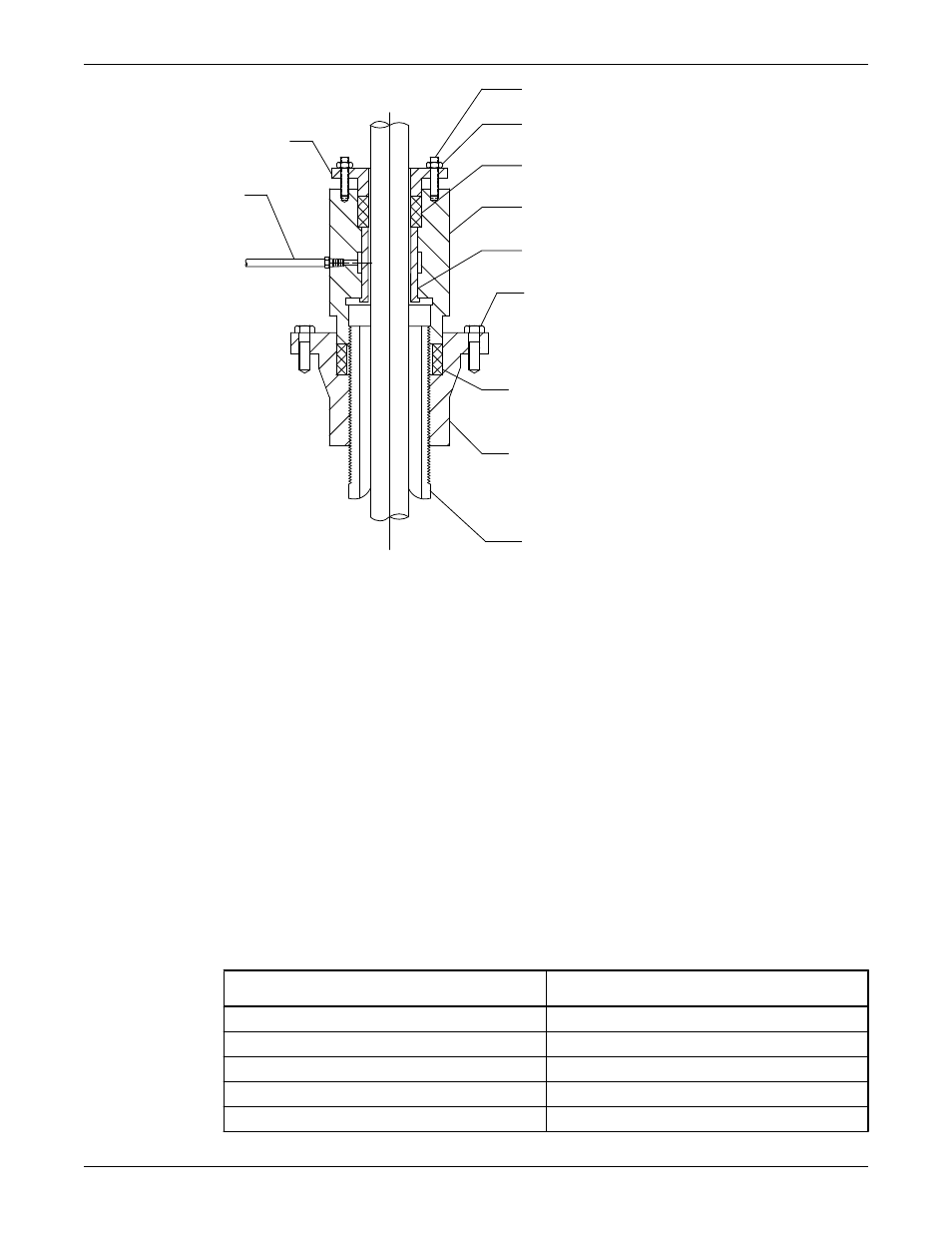

Рис. 9: Натяжная пластина с омыванием водой
Натяжение оболочки вала
Оболочка вала прогибается под собственным весом после установки, и для обеспечения
прямолинейности требует натяжения. В данном разделе приводится описание двух способов,
которые могут использоваться для обеспечения натяжения оболочки.
• Метод прямого натяга является более точным и предпочтительным.
• Метод отвинчивания приводится в качестве альтернативы.
Надлежащее усилие натяжения равно весу оболочки вала плюс 10%. Значения веса единиц длины
для каждого размера трубы указаны в приведенной таблице. Для определения общего веса следует
умножить это значение на общую длину трубы.
Табл. 4: Масса трубы
Диаметр трубы в дюймах (миллиметрах) Вес в фунтах (килограммах) на каждый фут
длинны
1,25 (31,75) 2,99 (1,36)
1,50 (38,10) 3,63 (1,65)
2,00 (50,80) 5,02 (2,28)
2,50 (63,50) 7,66 (3,47)
3,00 (76,20) 10,25 (4,65)
