Биение вала
привода
Процедура
Концентричность
ведомого вала
1. Установите механическое уплотнение, если оно было демонтировано
для измерения плоскостности или концентричности.
2. Установите узел муфты и выполните регулировку рабочего колеса.

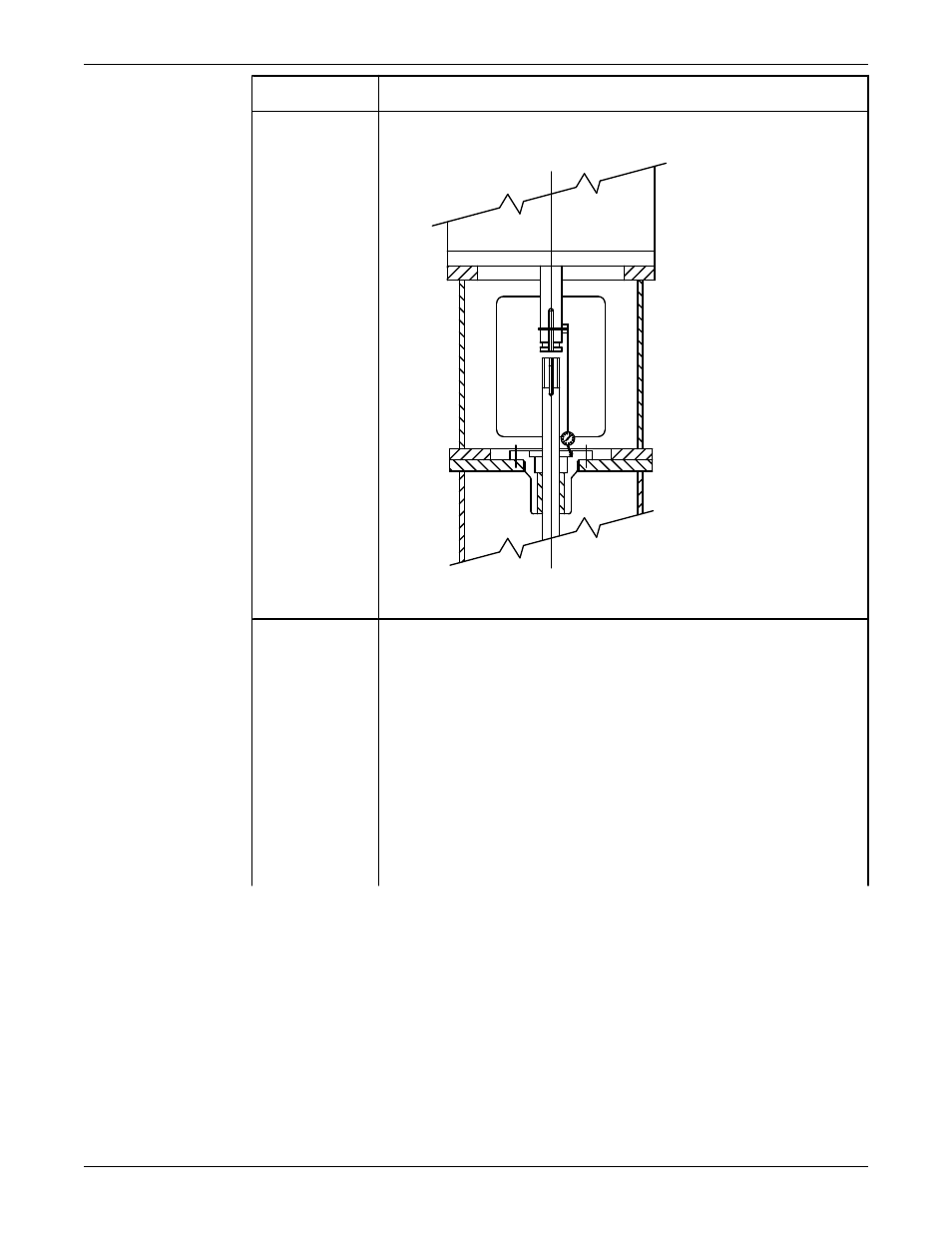

3. Приложите основание циферблатного индикатора к нагнетательному
патрубку либо опоре привода.
4. Поместите измерительный наконечник на вал между верхом
уплотнения и нижней частью муфты насоса.
5. Медленно поверните вал на 360°.
6. Убедитесь в том, что среднее полное измеренное значение биения не
превышает 0,004 дюйма (0,10 мм) либо требований спецификации.
7. После получения требуемых значений биения просверлите и
установите штифт в трех точках для закрепления привода к
основанию двигателя.
Установка (продолжение)
