FIGURE 11A-4 (735) HEX NUT
1
2
3
4
A
5
6
7
8
9
10
11
12
13
1. Вал привода
2. Ключ привода (предоставляется поставщиком двигателя)
3. Полумуфта привода
4. Проставка
5. Регулировочная пластина
6. Полумуфта насоса
7. Ведомый вал
8. Шпонка насоса
9. Стяжной винт
10. Шестигранная гайка
11. Шестигранная гайка
12. Стяжной винт
13. Разъемная плоская шайба

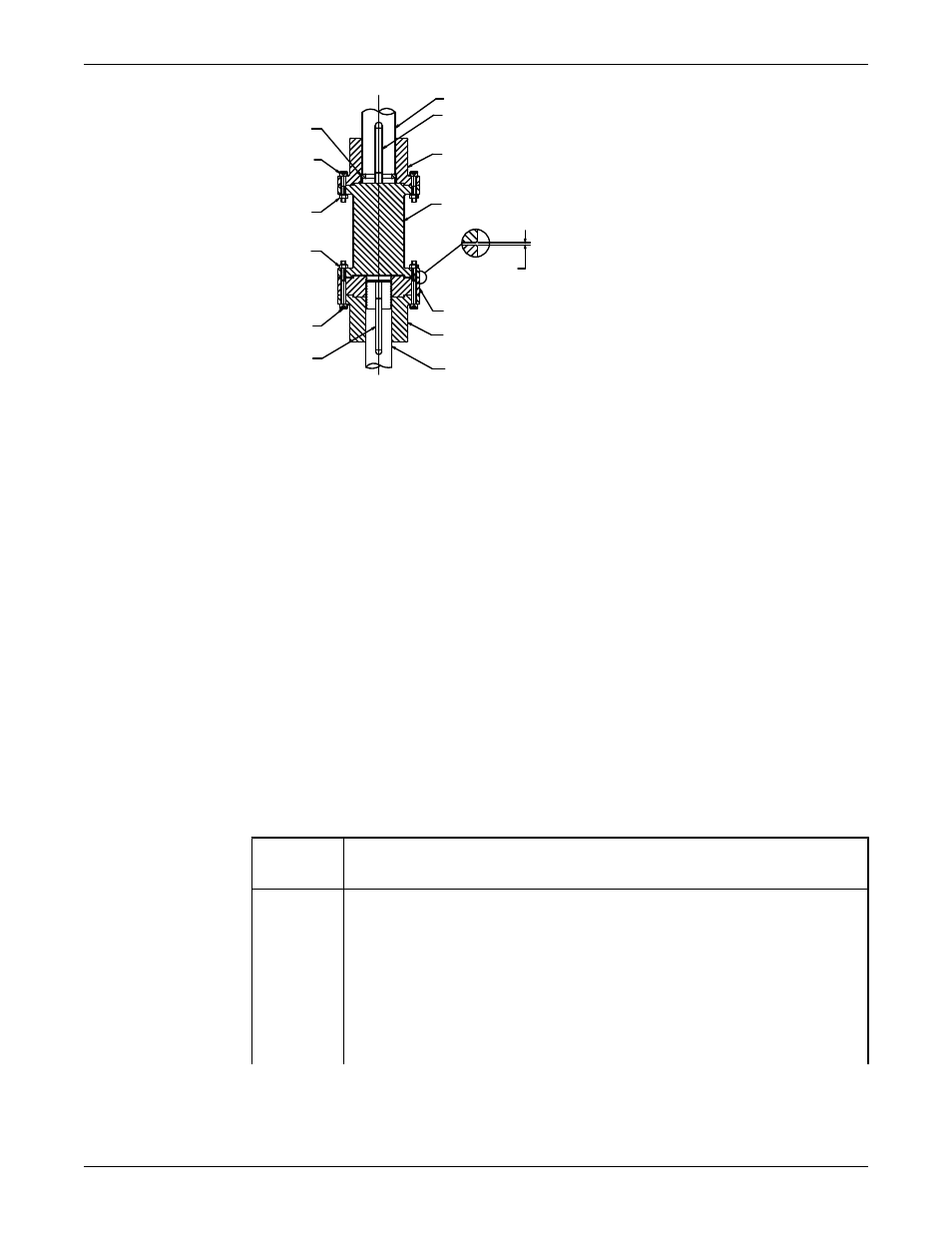

Рис. 13: Муфта с проставкой (тип AS)
Выполните регулировку рабочего колеса для насоса с приводом с
сплошным валом
ВАЖНО: Определение биения приводного вала является критически важным. Необходимо
добавить к примечаниям относительно регулировки рабочего колеса в данном разделе. Для более
крупных насосов, размер которых превышает 8,00 дюймов (20,32 см), это может оказаться
недостаточным. Более подробные инструкции приведены в контурном чертеже насоса.
После повторной регулировки положения рабочих колес необходимо также выполнить повторную
регулировку уплотнений.
Выполните следующие операции, основываясь на типе имеющегося рабочего колеса:
Тип
рабочего
колеса
Действие
Рабочее
колесо
открытого
типа
1. При соприкосновении рабочих колес с нижней частью камер поверните
регулировочную пластину в направлении полумуфты привода или
проставки, чтобы обеспечить зазор 0,015 дюйма (0,381 мм) между
регулировочной пластиной и полумуфтой привода или проставкой для
первых 10 футов (3 м) колонны.
2. Добавьте 0,010 дюйма (0,254 мм) на каждые дополнительные 10 футов (3 м)
колонны.
Например, если общая длина насоса составляет 50 футов (15 м), установите
рабочие колеса открытого типа на расстоянии 0,055 дюйма (1,397 мм).
Установка (продолжение)
48 Model VIT Установка, эксплуатация и техобслуживание
