Схемы примеров
Регулировка рабочего колеса выполняется аналогичным образом для всех типов приводов.
Отрегулируйте рабочее колесо, поворачивая регулировочную пластинку.
Перед затягиванием стяжных болтов муфты выполните измерение регулировки рабочего колеса в
точке А, показанной на двух следующих рисунках:
1
2
3
A
4
5
6
7
8
9
10
1.
Вал привода
2.
Ключ привода (предоставляется поставщиком двигателя)
3.
Полумуфта привода
4.
Полумуфта насоса
5.
Шпонка насоса
6.
Ведомый вал
7.
Стяжной винт
8.
Регулировочная пластина
9.
Шестигранная гайка
10. Разъемная плоская шайба

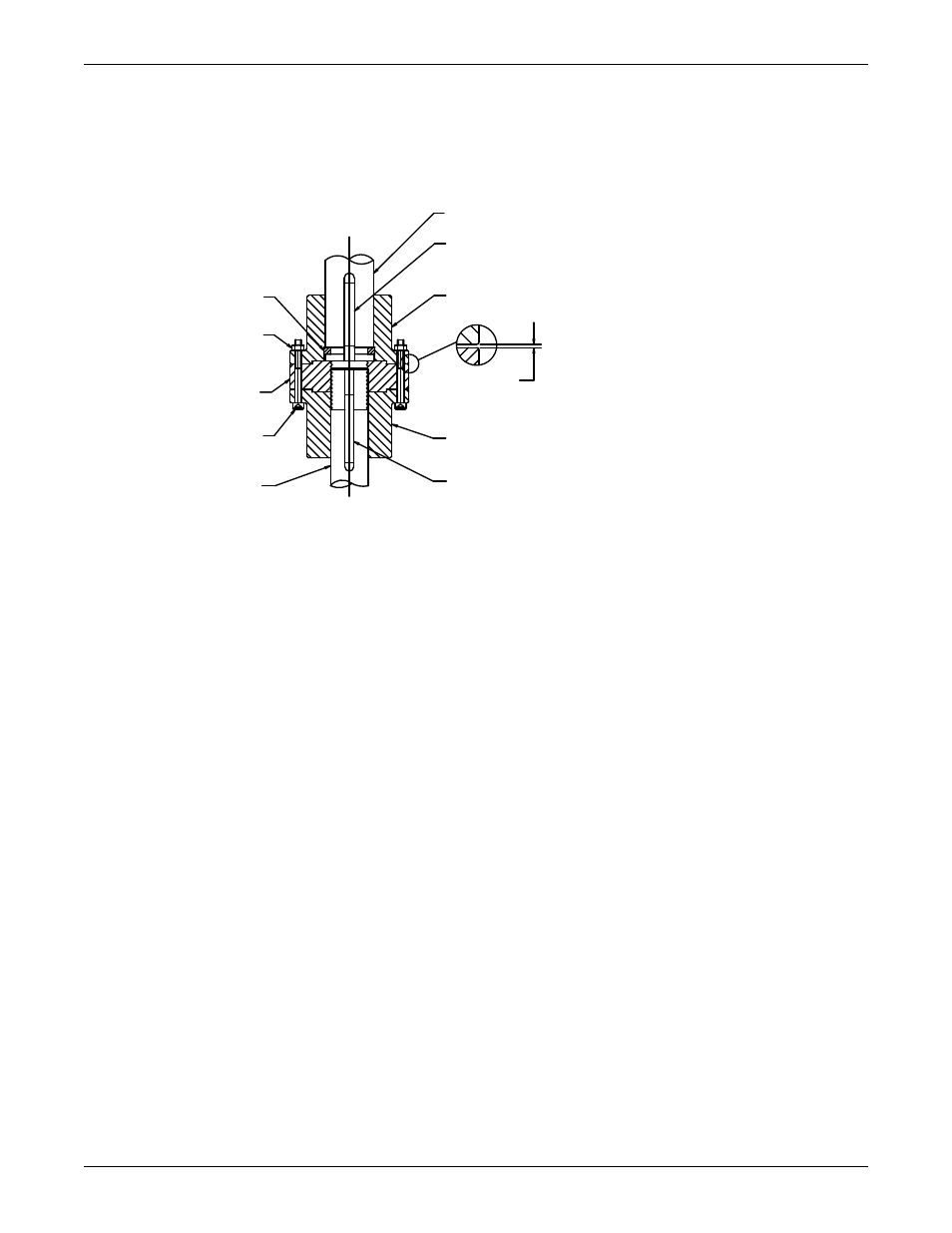

Рис. 12: Регулируемая муфта (тип А)
Установка (продолжение)
Model VIT Установка, эксплуатация и техобслуживание
