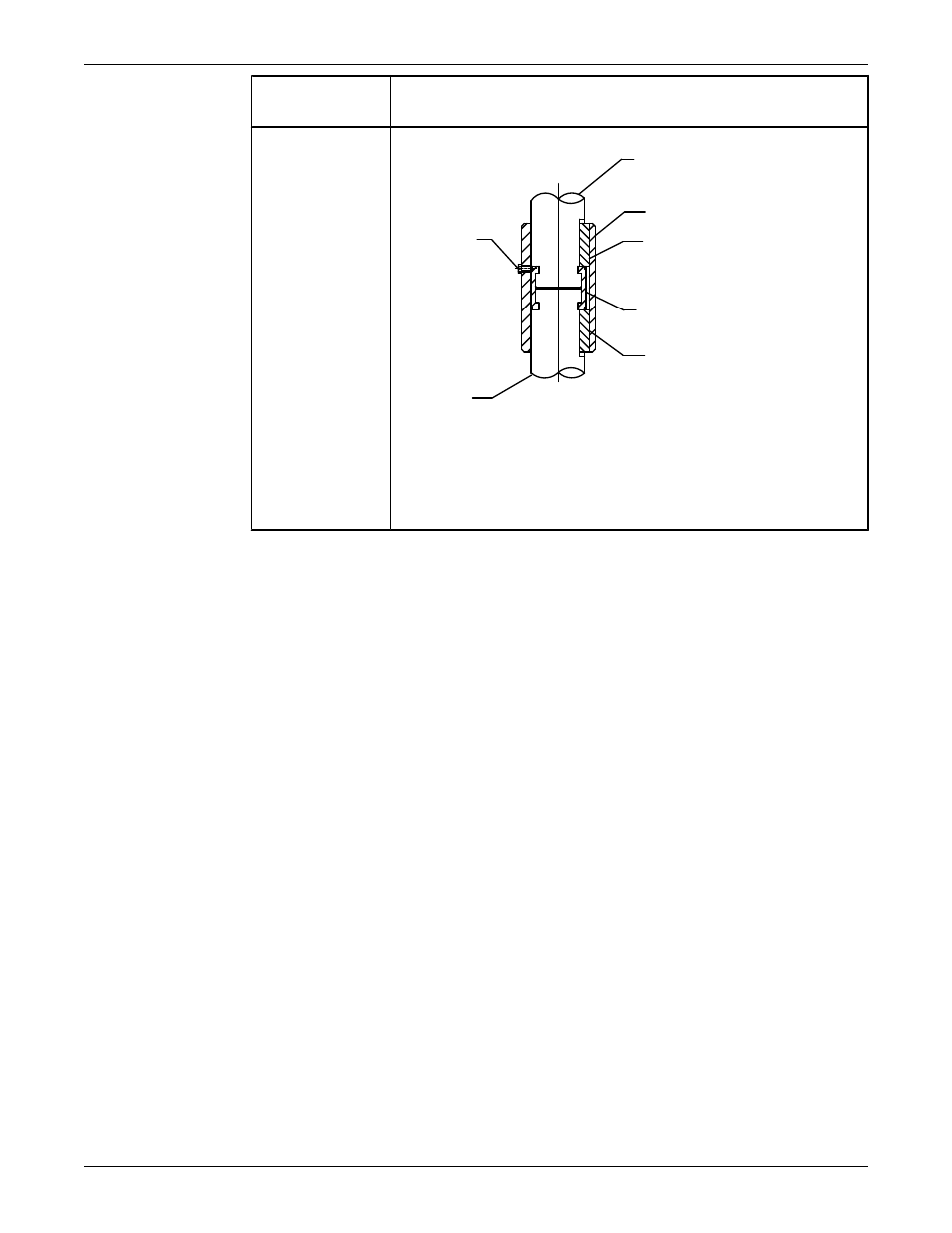

Тип муфты
трансмиссионного
вала
Действия
1
2
3
4
5
6
7
1. Трансмиссионный вал
2. Втулка
3. Шпонка
4. Разъемная плоская шайба
5. Шпонка
6. Вал насоса
7. Стопорный винт/контровочная проволока
3. Присоедините малые регулируемые трубные тиски подъемного устройства к секции оболочки
вала.
В случае отсутствия такого устройства используйте отрезок пенькового каната, прикрепленный
к трубе мертвым узлом либо простым штыковым узлом.
4. Поднимите и затем опустите трубную оболочку на первую секцию вала, присоединенную к
камере.
5. Нанесите на соединяемые резьбы насоса и верхнего ходового винта состав,
противодействующий заеданию, и прочно затяните их.
6. Установите первый участок трубы колонны на трубу:
a) Установите два рым-болта диаметрально противоположно друг другу на верхний фланец
нижней части колонны.
b) Присоедините стропу к рым-болтам и крюку подъемного механизма.
c) Поднимите секцию колонны над узлом камеры.
d) Опускайте колонну на трубную оболочку до тех пор, пока фланец колонны не вступит в
соединение с выступом фланца камеры нагнетания.
e) Вставьте максимально возможное количество стяжных болтов в оба фланца и постепенно
затягивайте их в диаметрально-противоположных парах.
7. Поднимите всю сборку за рым-болты трубы колонны и удалите опоры.
8. Медленно опускайте узел камеры и колонны.
9. Поместите опоры на фундамент и продолжайте опускание узла до тех пор, пока фланец
верхней колонны не будет установлен на опоры.
10. Залейте одну кварту (прибл. 1,14-1,4 л. - прим. перев.) светлого турбинного масла в верхнюю
секцию трубы и ввинчивайте подшипник трубы в верхнюю секцию до достижения им нижней
точки и готовности к приему следующей секции трубного узла.
11. Установите муфту трансмиссионного вала на выступающий конец вала.
Установка (продолжение)
Model VIT Установка, эксплуатация и техобслуживание 27
