Установка уплотнений высокого давления – Инструкция по эксплуатации Goulds Pumps VIT - IOM
Страница 40
1
1.
Обводной канал к линии всасывания

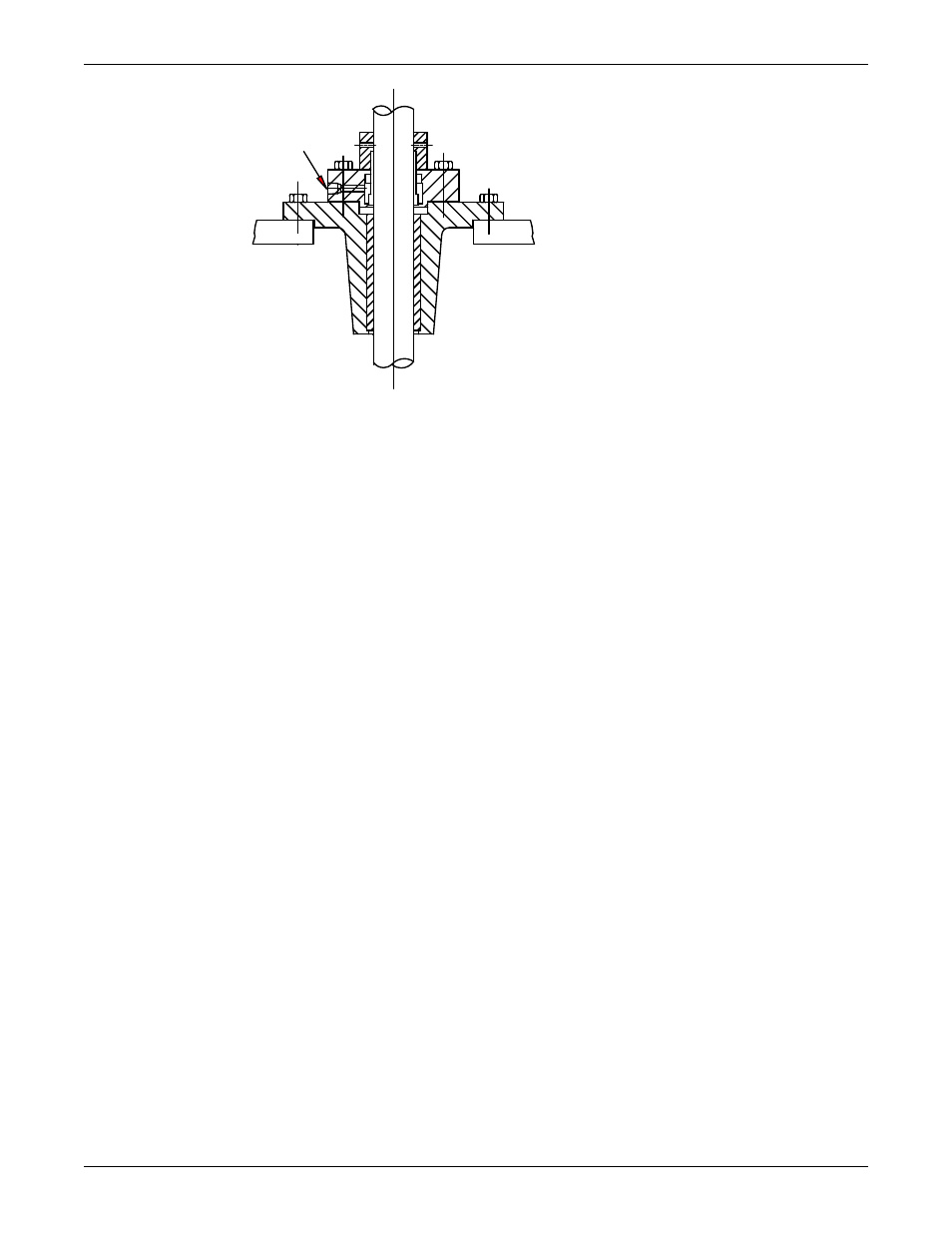

Установка уплотнений высокого давления
Уплотнения высокого давления характеризуются следующими свойствами:
• Обычно представляют собой уплотнения патронного типа
• Поставляются в сборке и готовности к монтажу
• Представляют собой одинарные или двойные уплотнения
Механические уплотнения в насосах для манометрических давлений нагнетания свыше 1 200 фунт/
кв. дюйм (85 кг/см
2
) либо уровней давления, указанных производителями уплотнений, обычно
снабжаются опорными кольцами. Эти кольца устанавливаются после установки уплотнения между
ведущим фланцем уплотнения и нижней поверхностью фланцевой муфты насоса.
1. Установка опорного кольца:
a) Ввинтите нижнее опорное кольцо в верхнее опорное кольцо до его выступления снизу.
b) Наденьте узел опорного кольца на вал и поместите его на уплотнение.
2. Установите муфту с проставкой и привод.
3. Установите уплотнение в соответствующее положение.
4. Проверьте измеренную величину биения ведомого вала выше механического уплотнения.
5. Отрегулируйте узел опорного кольца.
