Для обеспечения точности показаний убедитесь в том, что на поверхности, для которой
выполняется регулировка уровня, отсутствуют какие-либо загрязнения, например, пыль.

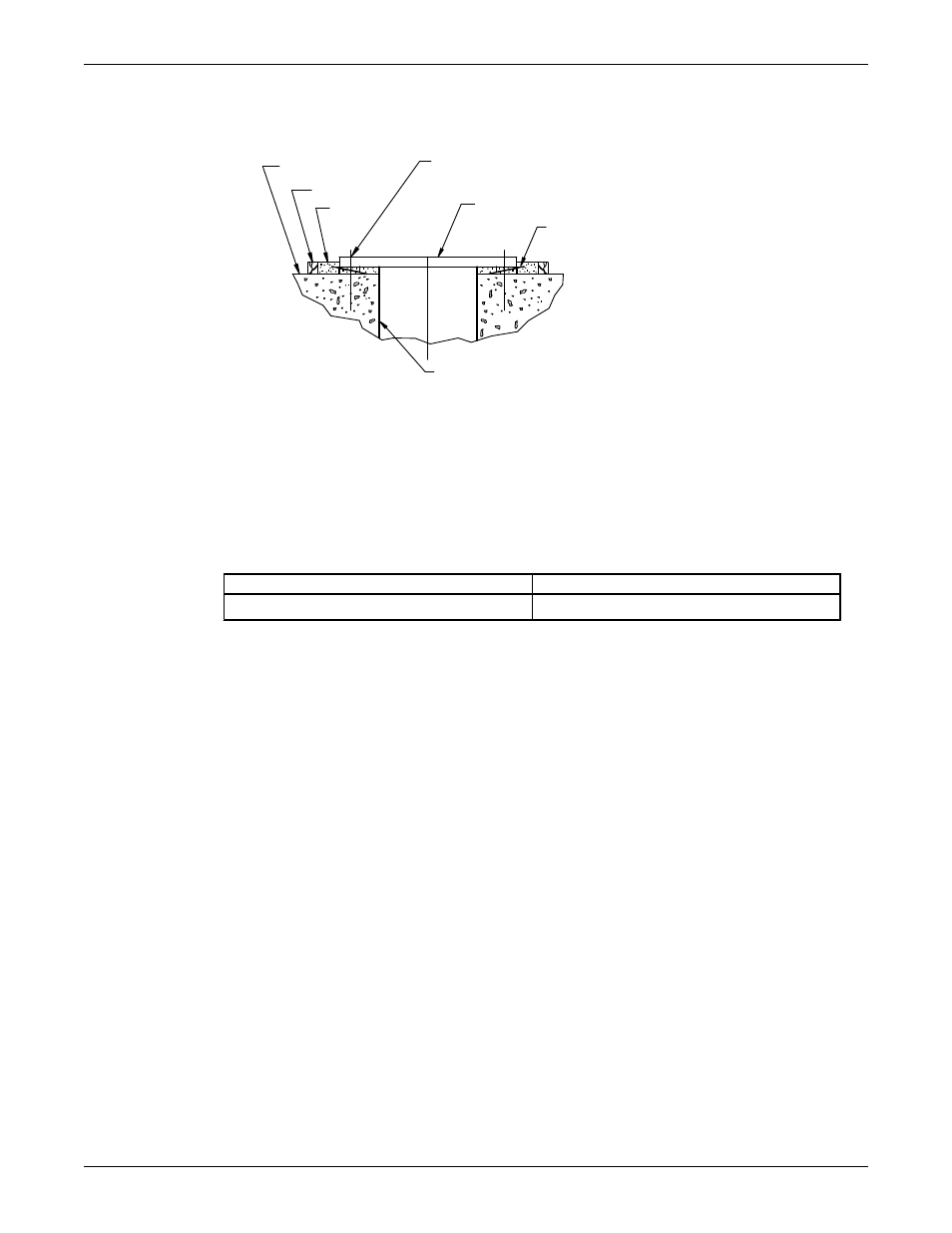

1
2
3
4
5
6
7
1.
Опорная плита
2.
Регулировочные клинья
3.
Трубная гильза в перекрытии (не обязательный элемент)
4.
Фундамент
5.
Порог
6.
Раствор
7.
Ось анкерного болта
5. Выполните регулировку уровня обработанной поверхности опорной плиты в двух
направлениях, расположенных под 90°.
Табл. 3: Допуски горизонтальности
Стандартные
API
0,005 дюйма на фут (0,127 мм на метр)
0,001 дюйма на фут (0,025 мм на метр)
Цементирование опорной плиты
Для данной операции рекомендуется применение безусадочного цемента.
1. Выполните осмотр фундамента на предмет наличия пыли, загрязнений, масла, крошки и воды.
2. Удалите загрязнения.
Не допускается использование очистителей на масляной основе, поскольку они не
обеспечивают сцепления с раствором. Ознакомьтесь с инструкциями производителя
цементного раствора.
3. Оградите фундамент порогом.
4. Тщательно смочите фундамент.
5. Минимальная толщина жидкого цементного раствора составляет 0,375 дюйма (9,520 мм).
Раствор необходимо залить между плитой основания и бетонным фундаментом до уровня
порога.
6. Удаляйте воздушные пузыри из раствора по мере заливки путем уплотнения, применения
вибратора или подачи раствора в места их образования.
7. Выждите не менее 48 часов для затвердевания раствора.
8. Затяните фундаментные болты.
Установка насоса на фундамент из конструкционной стали
1. Следует располагать насос непосредственно над, либо по возможности близко к, основным
элементам конструкции здания, балкам или стенам.
2. Прикрепите с помощью болтов монтажный фланец патрубка нагнетания или опорную плиту
к опоре во избежание деформации, для устранения вибраций и сохранения надлежащей
регулировки взаимного положения элементов.
3. Выровняйте основную плиту или нагнетательную часть с помощью регулировочных прокладок.
Установка (продолжение)
