5. Смажьте подшипники двигателя в соответствии с указаниями на смазочной табличке,
закрепленной на корпусе двигателя.
6. Выньте прижимные болты и болты муфты..
7. Свободно навинтите регулировочную гайку на конец вала привода.
8. Тщательно очистите вал привода и закрепите под гайкой тонкий шнур.
9. Опустите вал привода через полый вал двигателя и выполните тщательный осмотр на предмет
загрязнений или заусенцев между концами вала.
10. Поднимите узел вала привода и регулировочной гайки, чтобы установить жесткую фланцевую
муфту.

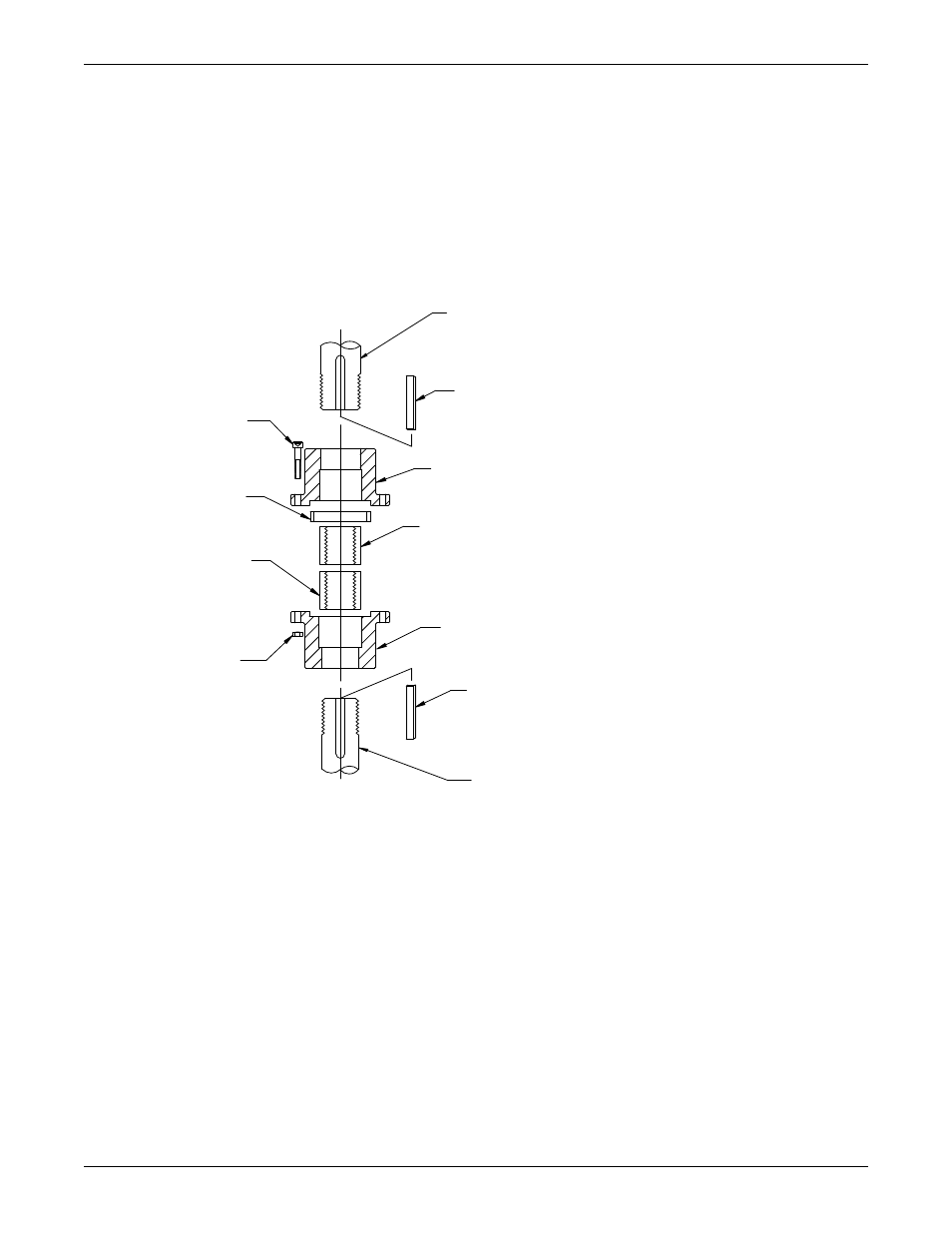

Сборка жесткой фланцевой муфты типа AR
1
2
3
4
5
6
7
8
9
10
11
1. Вал привода
2. Шпонка вала привода
3. Полумуфта привода
4. Резьбовое кольцо
5. Полумуфта насоса
6. Шпонка насоса
7. Ведомый вал
8. Шестигранная гайка
9. Резьбовое кольцо
10. Центровочное кольцо
11. Стяжной винт
1. Выполните разборку муфты:
a) Убедитесь в том, что все компоненты очищены, а в пазах и выточках отсутствуют
посторонние вещества.
b) Вставьте шпонку вала привода в шпоночный паз вала привода и надвиньте полумуфту
привода на вал привода.
c) Расположите полумуфту таким образом, чтобы ее резьбовая сторона была открыта в
достаточной степени для монтажа резьбовых втулок на конец вала.
Для упрощения сборки возможно временное закрепление полумуфты в данном положении
с помощью ленты или веревки.
Установка (продолжение)
Model VIT Установка, эксплуатация и техобслуживание 51
