Установка опорной плиты на фундамент – Инструкция по эксплуатации Goulds Pumps VIT - IOM
Страница 20
1
2
3
4
5
6
1.
Опорная плита или фланец основания нагнетательной головки
2.
Фундамент
3.
Втулка
4.
Порог
5.
Регулировочные шайбы
6.
Анкерный болт

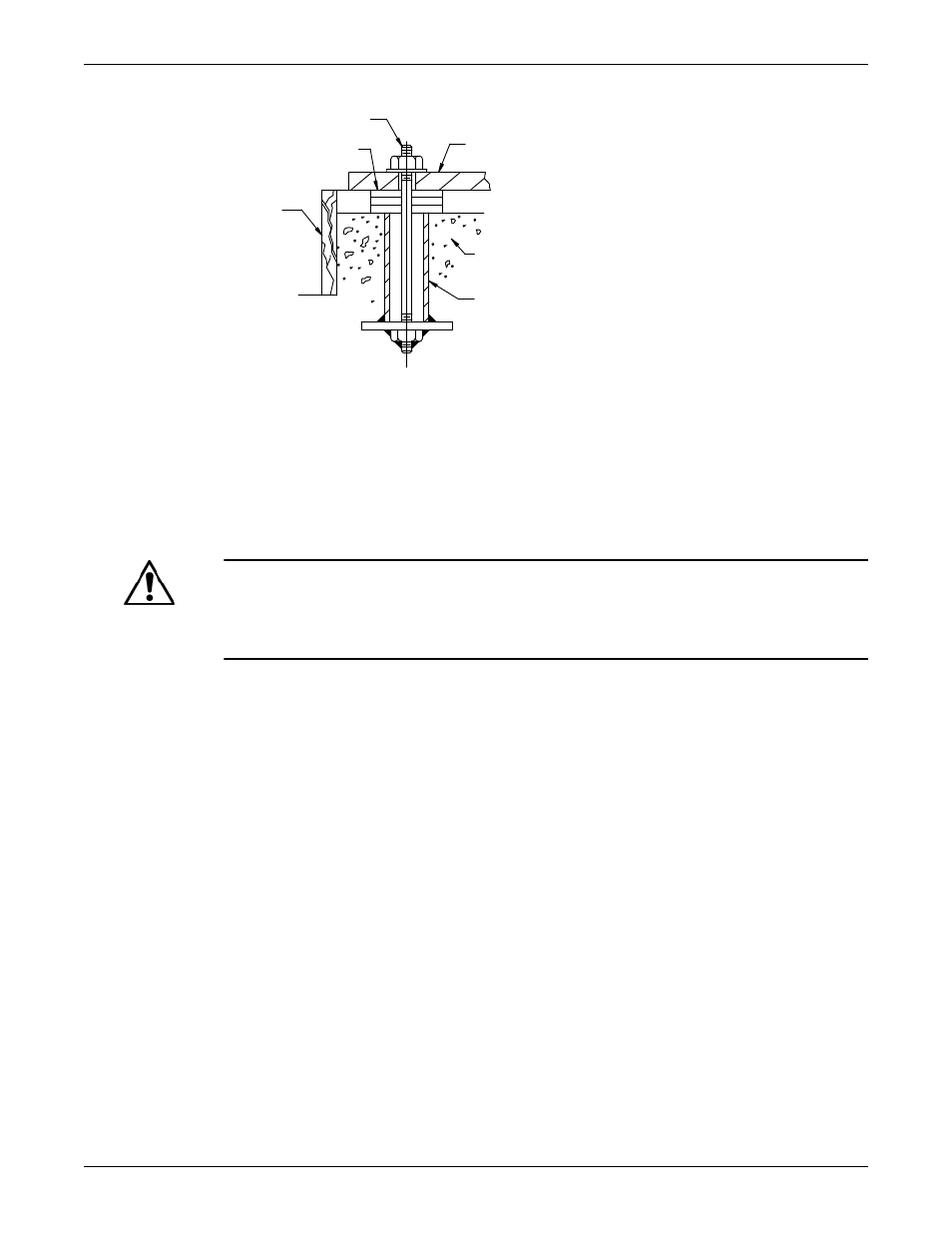

Рис. 3: Пример типового способа установки
Установка опорной плиты на фундамент
ОСТОРОЖНО:
Все электрооборудование подлежит заземлению. Это требование относится к насосному
оборудованию, приводам и контрольно-измерительному оборудованию. Проверьте надлежащее
подключение заземляющего провода.
1. Удалите воду и загрязнения из отверстий под анкерные болты и втулок перед
цементированием.
2. Для болтов втулочного типа следует заполнить втулки уплотнительным материалом либо
ветошью во избежание попадания раствора.
3. Осторожно опустите опорную плиту на фундаментные болты и вручную затяните гайки болтов.
4. При выравнивании основной плиты или поверхности нагнетательной части с помощью
регулировочных прокладок необходимо использовать слесарный уровень.
Установка (продолжение)
