Биение вала
привода
Процедура
Плоскостность
корпуса
уплотнения
Для данного измерения необходим демонтаж механического уплотнения,
если не обеспечивается вращение мерительного штифта циферблатного
индикатора на 360° на верхней поверхности уплотнительной манжеты.
1. Демонтируйте компоненты нижней муфты и присоедините основание
циферблатного индикатора к валу привода.
2. Поместите измерительный наконечник на верхнюю поверхность
уплотнительной манжеты либо верхнюю поверхность корпуса
уплотнения.
3. Медленно поверните вал на 360°.
4. Убедитесь в том, что корпус уплотнения образует прямые углы к валу
с точностью до 0,002 дюйма (0,05 мм) для полного измеренного биения.
Концентричность
корпуса
уплотнения
Для данного измерения требуется демонтаж механического уплотнения.

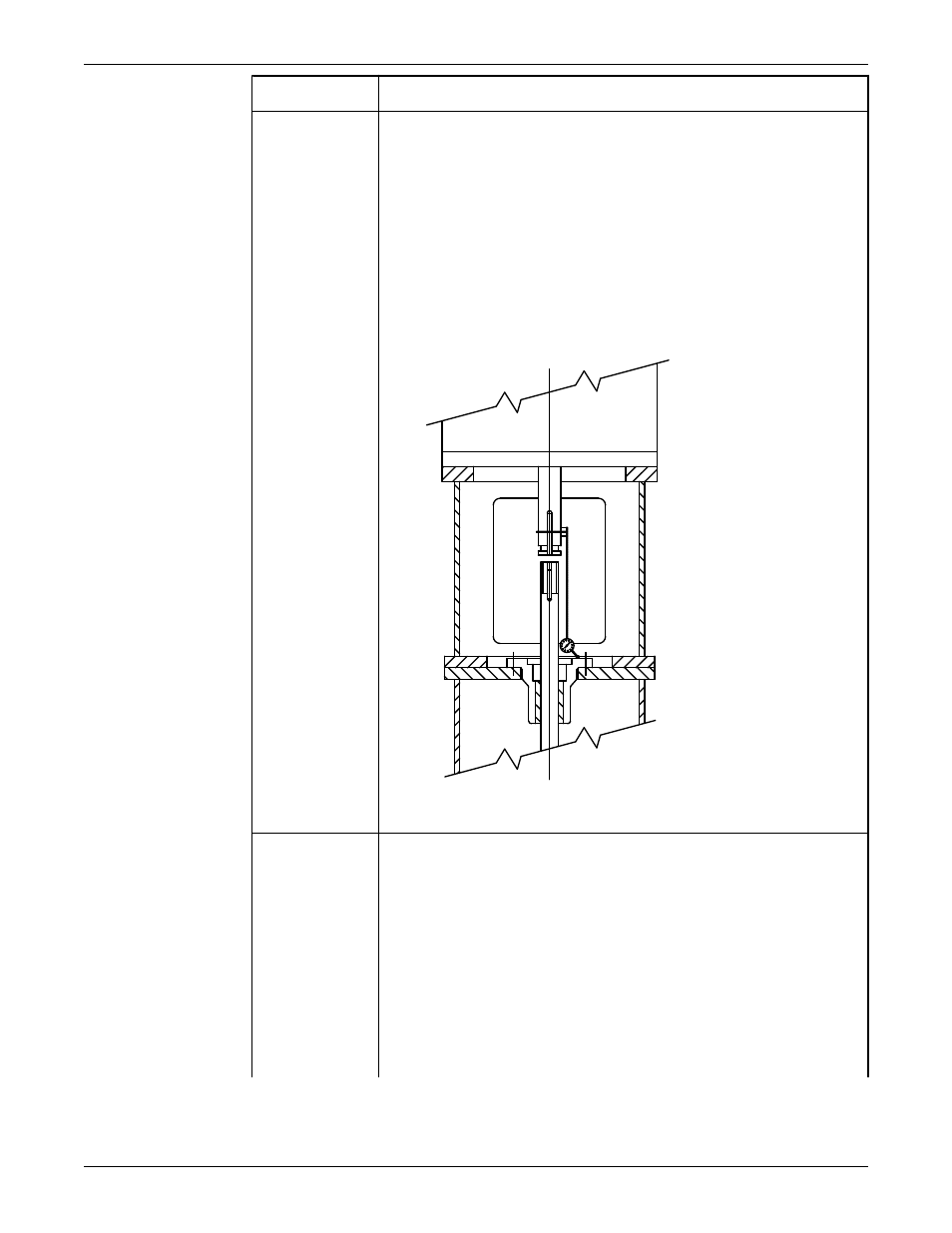

1. Установите индикатор в соответствии с иллюстрацией.
2. Для определения концентричности вращайте вал привода рукой и
введите индикатор внутрь внутренней расточенной поверхности
корпуса уплотнения.
3. Если показания индикатора превышает 0.004 дюйма (0,10 мм) для
полного измеренного биения, ослабьте четыре прижимных болта
привода и измените положение привода на выступе основания
двигателя.
4. Получите требуемое положение.
5. Затяните прижимные болты и повторите измерение с помощью
индикатора.
