Соблюдайте осторожность для предотвращения образования деформаций или повреждений,
которые могут привести к утечке из уплотнения.
8. Установите кольцевую манжету и сальниковую прокладку у торца корпуса уплотнения:
a) Равномерно и прочно затяните гайки или болты.
b) Убедитесь в том, что кольцевая манжета не перекошена.
c) Затяните гайки или болты лишь настолько, чтобы обеспечивалось закрепление в точке
кольцевой манжеты прокладки.
1
2
3

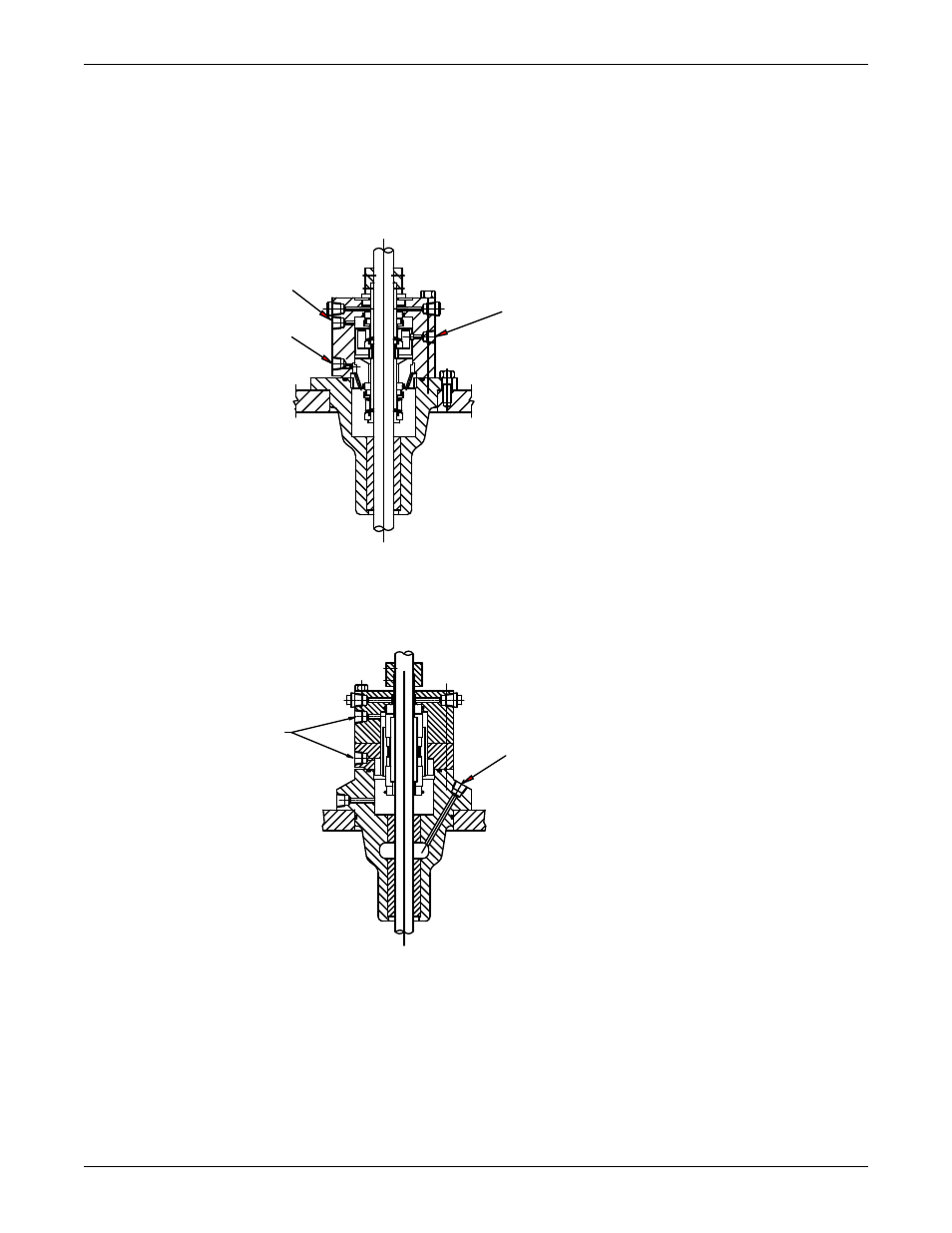

1. Подключение к внешней системе смазки уплотнения
2. Обводной канал к линии всасывания
3. Подключение к внешней системе смазки уплотнения
Рис. 7: Уплотнения с тандемной схемой монтажа (двойные без давления)
1
2
1. Обводной канал к линии всасывания
2. Подключение к внешней системе смазки уплотнения
Рис. 8: Уплотнения со сдвоенной схемой монтажа (двойные под давлением)
Установка натяжной пластины трубы
1. Смажьте резьбы трубы и нижнюю сторону фланца натяжной пластины резьбовым составом.
2. Навинчивайте натяжную пластину на патрубок оболочки вала вручную до тех пор, пока ее
плечо не будет установлено на нагнетательную часть.
Установка (продолжение)
40 Model VIT Установка, эксплуатация и техобслуживание
