ВАЖНАЯ ИНФОРМАЦИЯ:Если насос оснащен упорным устройством, фиксация привода к
нагнетательной части допускается только после установки упорного устройства и гибкого
соединения.

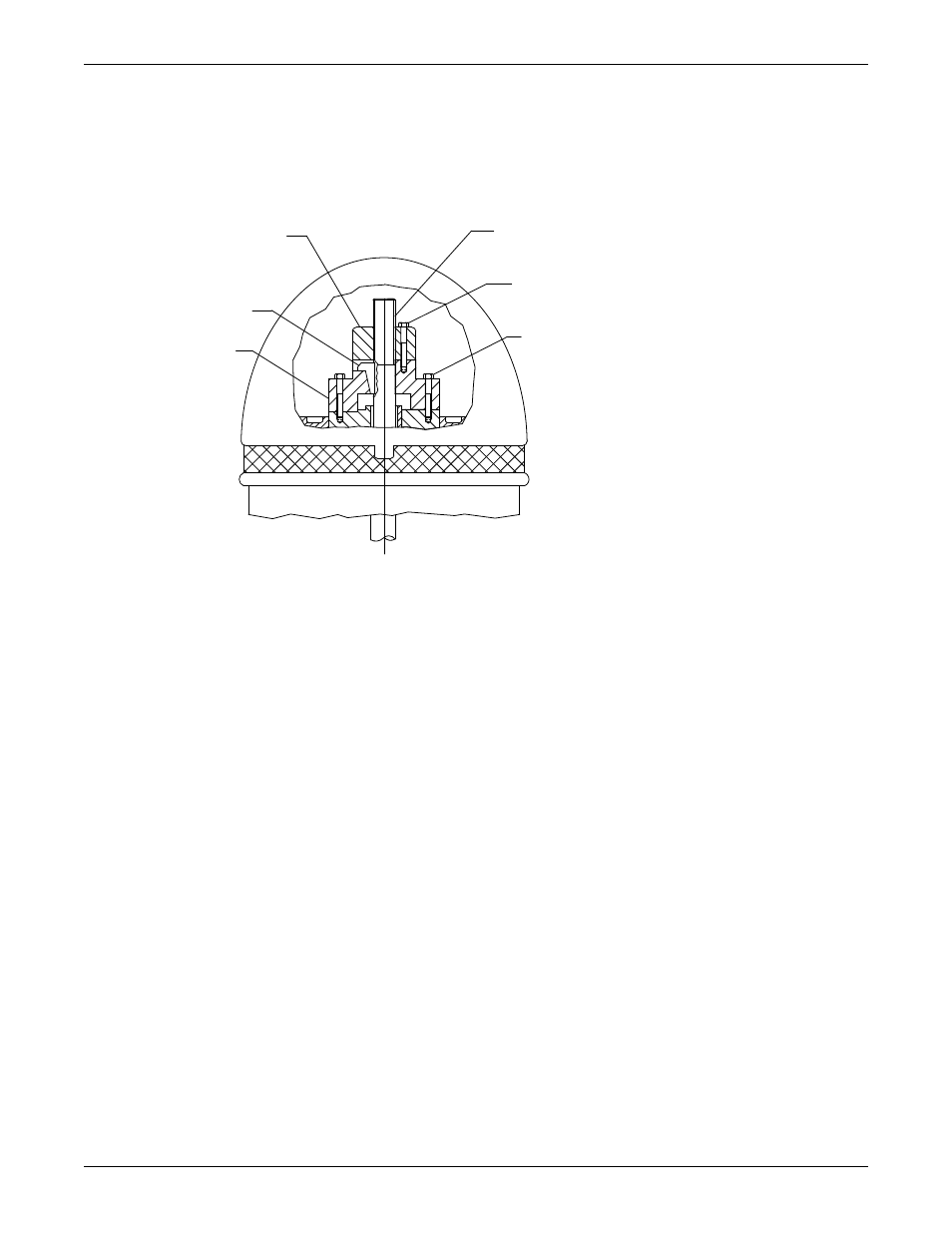

На рисунке показан механизм привода для всех приводов с полым валом. Вал привода проходит
вверх через полый вал двигателя (или редуктора привода) и удерживается регулировочной гайкой.
Регулировочная гайка несет все статические и гидравлические осевые нагрузки рабочих колес и
вала, а также обеспечивает регулировку зазоров рабочего колеса:
1
2
3
4
6
5
1. Вал привода
2. Регулировочная гайка стяжного винта
3. Прижимной болт
4. Муфта привода
5. Клиновая шпонка
6. Регулировочная гайка
Данная процедура относится либо к электродвигателям типа VHS (с полым валом), либо к
редукторам привода с полым валом.
1. В случае наличия в комплекте опоры привода и если эта опора не установлена, выполните
следующие действия:
a) Поднимите опору привода и выполните осмотр монтажных поверхностей и отверстий.
b) Тщательно очистите эти поверхности.
c) Установите опору привода на нагнетательную часть и закрепите стяжными болтами.
2. Выполните осмотр привода:
a) Присоедините стропу к подъемным скобам привода и поднимите двигатель.
b) Проверьте установочную поверхность, выступ и консольный конец вала.
c) Тщательно очистите эти поверхности.
d) При обнаружении каких-либо заусенцев удалите их с помощью тонкого плоского
напильника и тщательно очистите после этого.
3. Обеспечьте надлежащую ориентацию распределительной коробки двигателя:
a) Выровняйте монтажные отверстия двигателя по соответствующим резьбовым отверстиям в
нагнетательной части.
b) Опускайте двигатель до тех пор, пока выступы не сцепятся, а двигатель не ляжет на
нагнетательную часть.
c) Закрепите двигатель стяжными винтами.
4. При использовании привода с нереверсивным зубчатым диском или шпильками вручную
поворачивайте вал привода по часовой стрелке при взгляде сверху до полного зацепления
нереверсивного зубчатого диска или шпилек.
Установка (продолжение)
50 Model VIT Установка, эксплуатация и техобслуживание
