Тип муфты
трансмиссионного
вала
Действия
7. Поднимите втулку до верха шпонки.
8. Закрепите втулку на разъемном кольце с помощью стопорного
винта и контровочной проволоки.
1
2
3
4
5
6
7

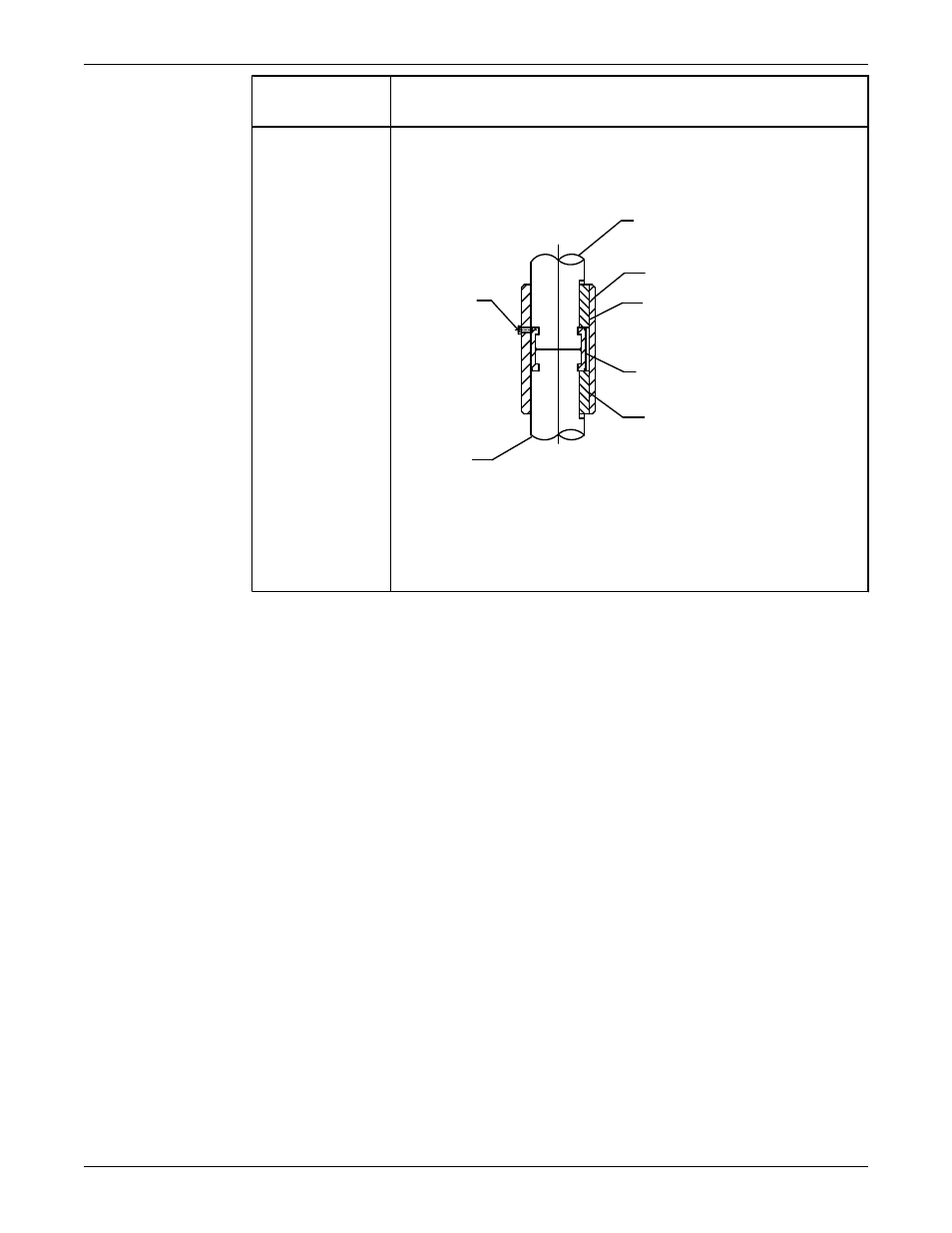

1. Трансмиссионный вал
2. Втулка
3. Шпонка
4. Разъемная плоская шайба
5. Шпонка
6. Вал насоса
7. Стопорный винт/контровочная проволока
4. Присоедините колонну к узлу камеры:
a) Опускайте колонну на вал (при этом вал должен пройти в отверстие подшипника вала) до
тех пор, пока фланец колонны не окажется на посадочном месте верхней камеры.
b) Присоедините стропу к рым-болтам и крюку подъемного механизма.
c) Поднимите секцию колонны над узлом камеры.
d) Опускайте колонну над трансмиссионным валом до тех пор, пока фланец колонны не
вступит в соединение с выступом фланца камеры нагнетания.
e) Вставьте максимально возможное количество стяжных болтов в оба фланца и постепенно
затягивайте их в диаметрально-противоположных парах.
5. Поднимите узел камеры и колонны на достаточную высоту для удаления опор двутаврового
профиля.
6. Установите и затяните остальные стяжные винты.
7. Поместите узел камеры и колонны на фундамент:
a) Поднимите всю сборку за рым-болты трубы колонны и удалите опоры.
b) Медленно опускайте узел камеры и колонны.
c) Поместите опоры на фундамент и продолжайте опускание узла до тех пор, пока фланец
верхней колонны не будет установлен на опоры.
8. При необходимости установите муфту и трансмиссионный вал на выступающий конец
трансмиссионного вала.
9. Выполните сборку следующей секции колонны или верхней части колонны:
a) Убедитесь в том, что расточка нижней части колонны вошла в зацепление с выступом
верхней части колонны.
b) Закрепляйте колонны стяжными болтами с шестигранными гайками до тех пор, пока не
будет завершена сборка всех секций колонны и трансмиссионного вала, требуемых для
обеспечения надлежащей высоты насосного агрегата.
c) Постепенно и равномерно затяните шестигранные гайки стяжных болтов.
Установка (продолжение)
Model VIT Установка, эксплуатация и техобслуживание 25
