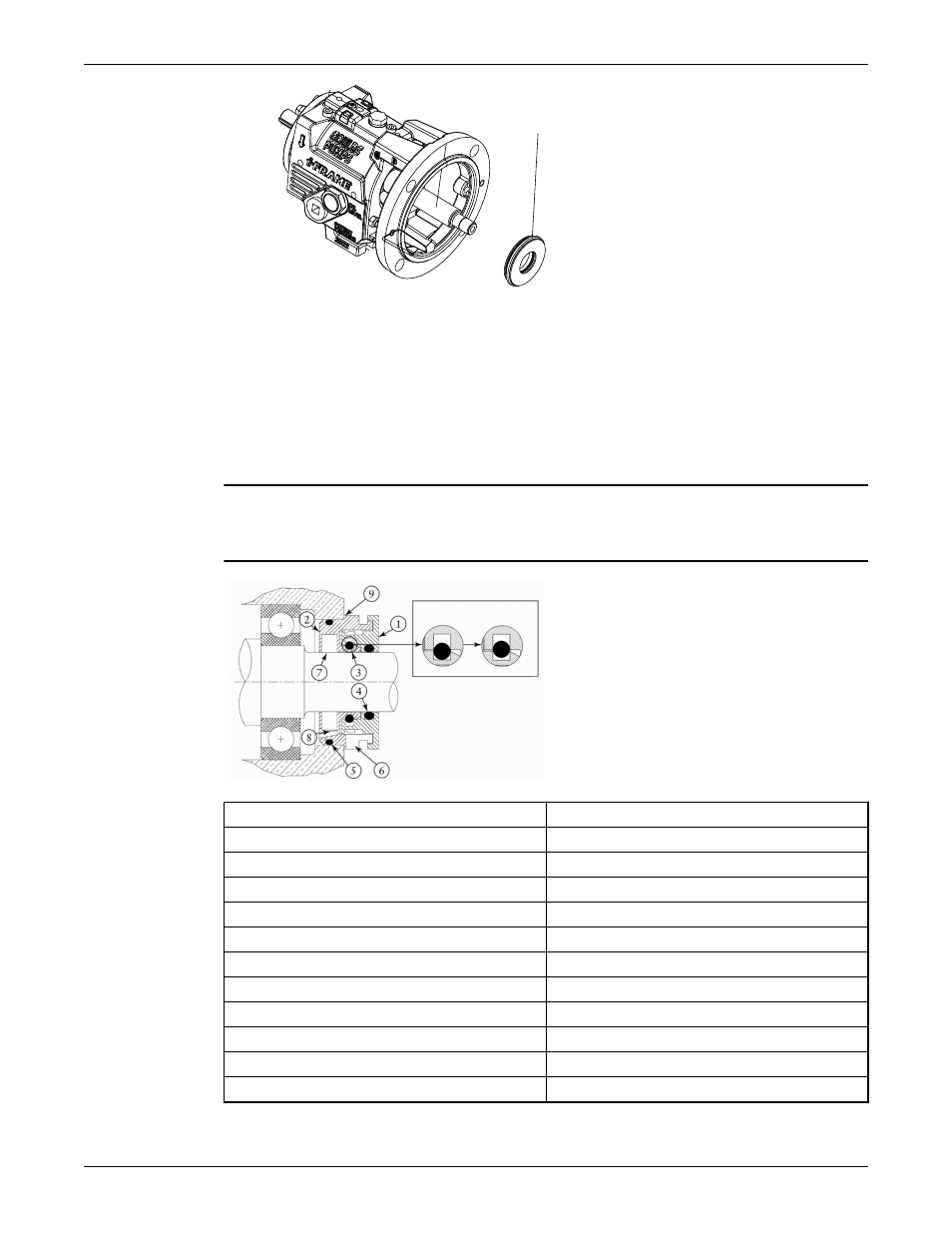

Описание лабиринтного уплотнения для смазки INPRO
Описание
Лабиринтное уплотнение для смазки INPROINPRO VBXX-D состоит из ротора (1), статора (2), и
кольца VBX (3). Ротор (1) установлен на валу и удерживается на месте ведущим кольцом из
эластомера (4). Ведущее кольцо обеспечивает вращение ротора вместе с валом и положительное
неподвижное уплотнение вала. Поскольку в данном случае отсутствует контакт металла с мателлом,
то нет проблем связанных с трением и износом.
ПРИМЕЧАНИЕ: Блок INPRO VBX имеет монолитную конструкцию. Не следует пытаться
отделить ротор от статора перед или во время установки. Несоблюдение этого правила может
привести к повреждению оборудования.
A
B
C
A
"VBX" кольцевое уплотнение
B
Неподвижное
C
Подвижное
1
Ротор
2
Статор
3
"VBX" кольцо
4
Приводное кольцо ротора
5
Прокладка статора
6
Выпускной канал
7
D-образная проточка
8
Возврат смазки
9
Фиксирующий буртик
