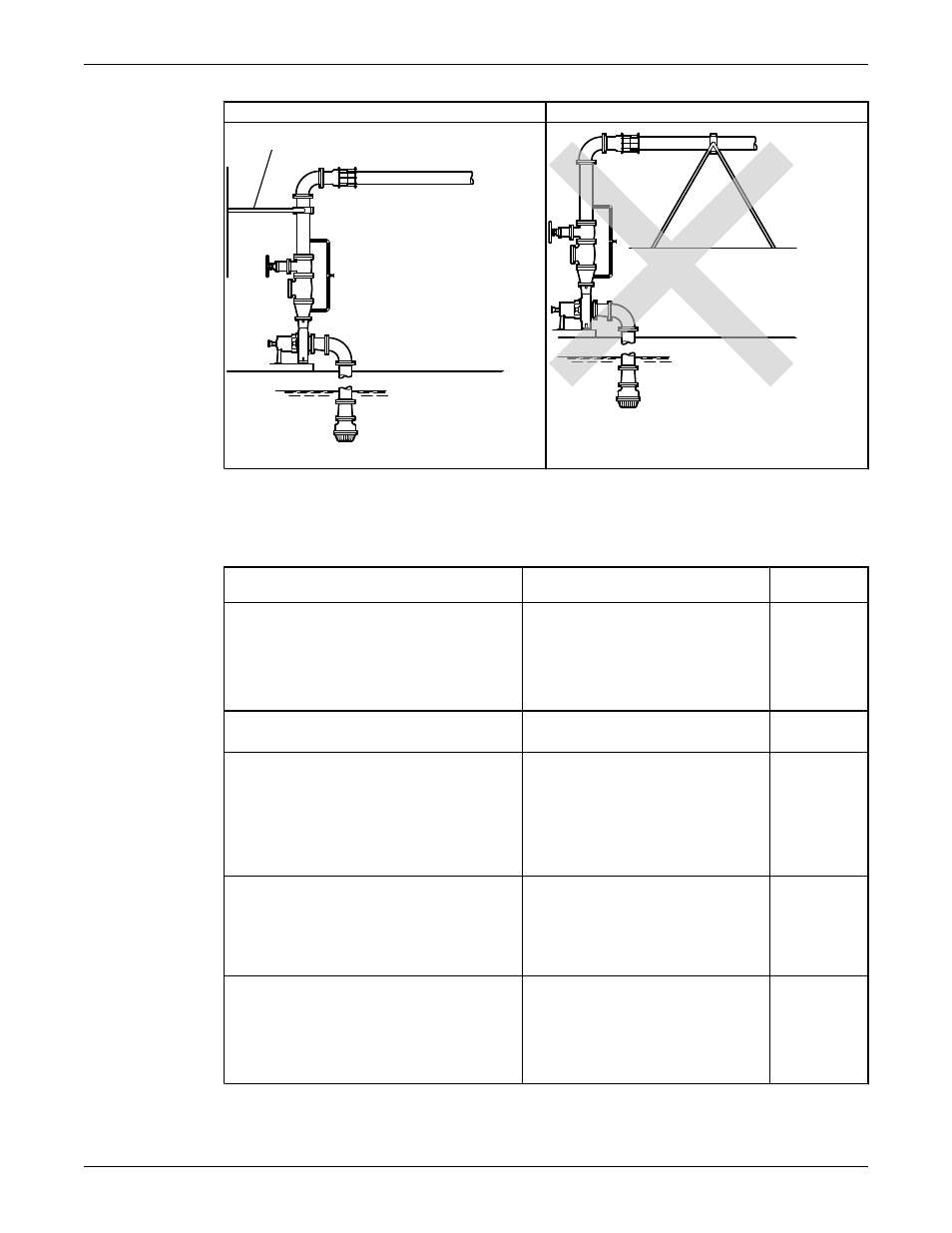

Пример: установка для расширения
Правильно
Неправильно
1
1.
Петлевой компенсатор расширения/патрубок
Контрольный список для проверки всасывающего трубопровода
Ссылка на график производительности
Проверка всасывающего трубопровода
Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнении
Минимальное расстояние между приемным
фланцем насоса и ближайшим коленом
должно равняться пятикратному диаметру
трубы.
Это позволяет минимизировать риск
кавитации во всасывающем
трубопроводе насоса по причине
турбулентности.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Колена не должны быть согнуты под острым
углом.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Всасывающий трубопровод должен быть на
один или два типоразмера больше, чем
всасывающее отверстие.
Всасывающий трубопровод должен быть
соединен со всасывающим отверстием
насоса с помощью эксцентрической
переходной муфты.
Диаметр всасывающего
трубопровода всегда должен быть
больше диаметра всасывающего
отверстия насоса.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Проверьте соблюдение следующих условий
в отношении эксцентрической переходной
муфты и приемного фланца насоса:
• Скошенная сторона обращена вниз.
• Плоская сторона обращена вверх.
См. приведенные ниже иллюстрации.
Если на всасывающей линии установлены
сетчатые фильтры или заборники, их
сечение должно минимум в три раза
превышать сечение всасывающего
трубопровода.
Сетчатые фильтры на всасывающей
линии устанавливаются для
предотвращения засорения.
Рекомендуемый минимальный
диаметр отверстий фильтра
составляет 1/16 дюйма (1.6 мм)
