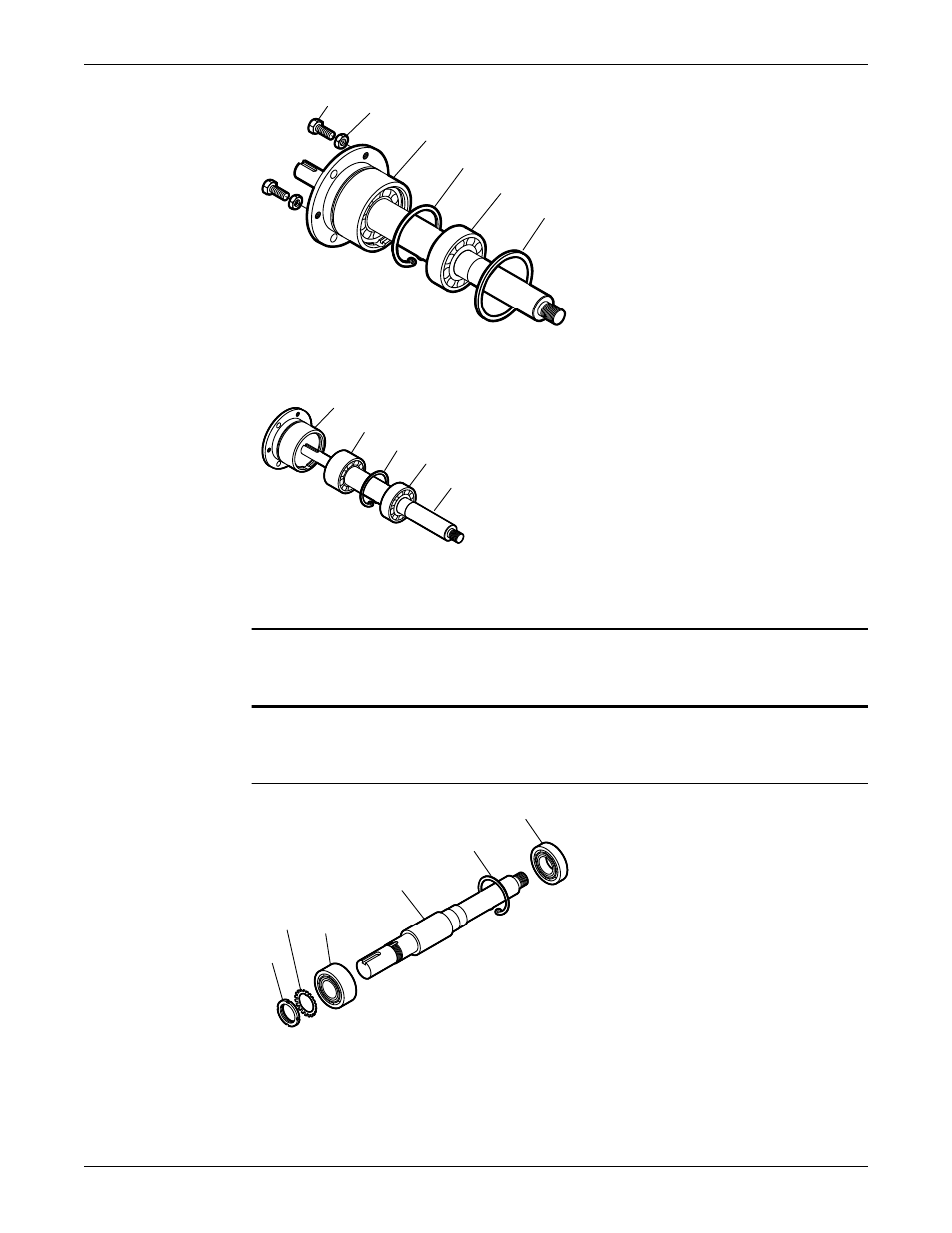

7. Снимите корпус подшипника (134) и подшипники (112A и 168A) с вала (122).

134

112

361A

168A

122

8. Снимите контргайку подшипника (136) и стопорную шайбу (382).
9. Снимите внутренний подшипник (168A).
10. Снимите наружный подшипник (112A).

ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.

ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.

168

361A

122

112

382

136

Разборка привода ( STi и MTi со сдвоенными подшипниками)

1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из

стойки подшипника (228A).
