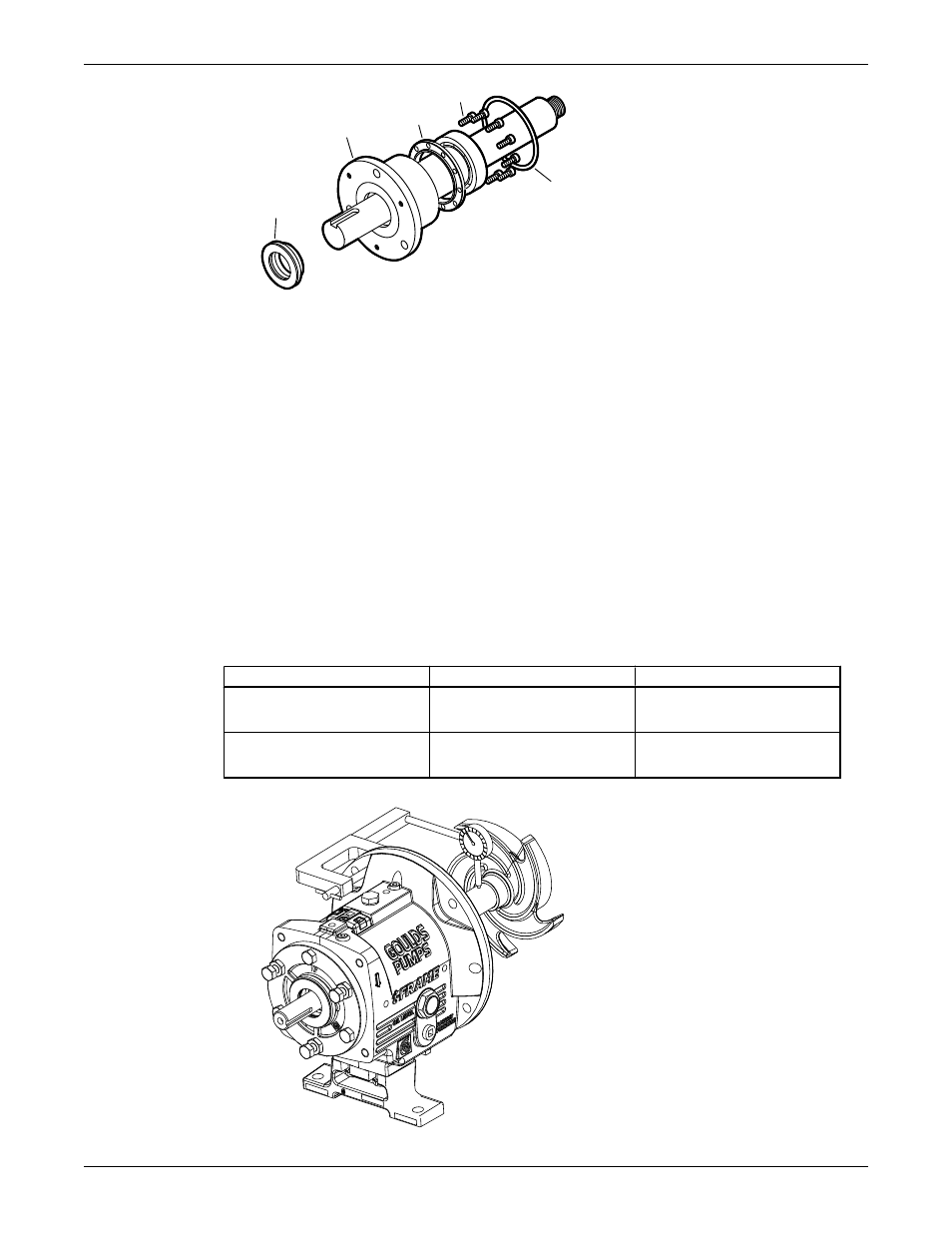

11. Установите вал в сборе на стойки подшипников в соответствии с рисунком.
a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).
Убедитесь, что вал вращается свободно.
d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.
e) Установите домкратные болты (370D) с контргайками (423) в корпус подшипника (134) и
затяните усилием руки.
Монтаж рамы
1. Закрепите узел стойки в горизонтальном положении.
2. Усилием руки толкните вал вперед и назад. С помощью индикатора измерьте люфт конца
вала.
Если общие показания индикатора больше, чем значения приведенные в данной таблице,
снимите втулку вала и выясните причину.
В данной таблице приведены справочные данные о люфте конца вала.
Табл. 14: Люфт конца вала
Стойка Двухрядный подшипник Сдвоенный подшипник
STi дюймы (миллиметры)
0.0011 (0.028)
0.0019 (0.048) 0.0007 (0.018)
0.0010 (0.025)
MTi дюймы (миллиметры)
0.0013 (0.033)
0.0021 (0.053) 0.0009 (0.023)
0,030
