Установка опорной плиты с помощью пружинных стоек – Инструкция по эксплуатации Goulds Pumps NM 3196 i-FRAME - IOM
Страница 34

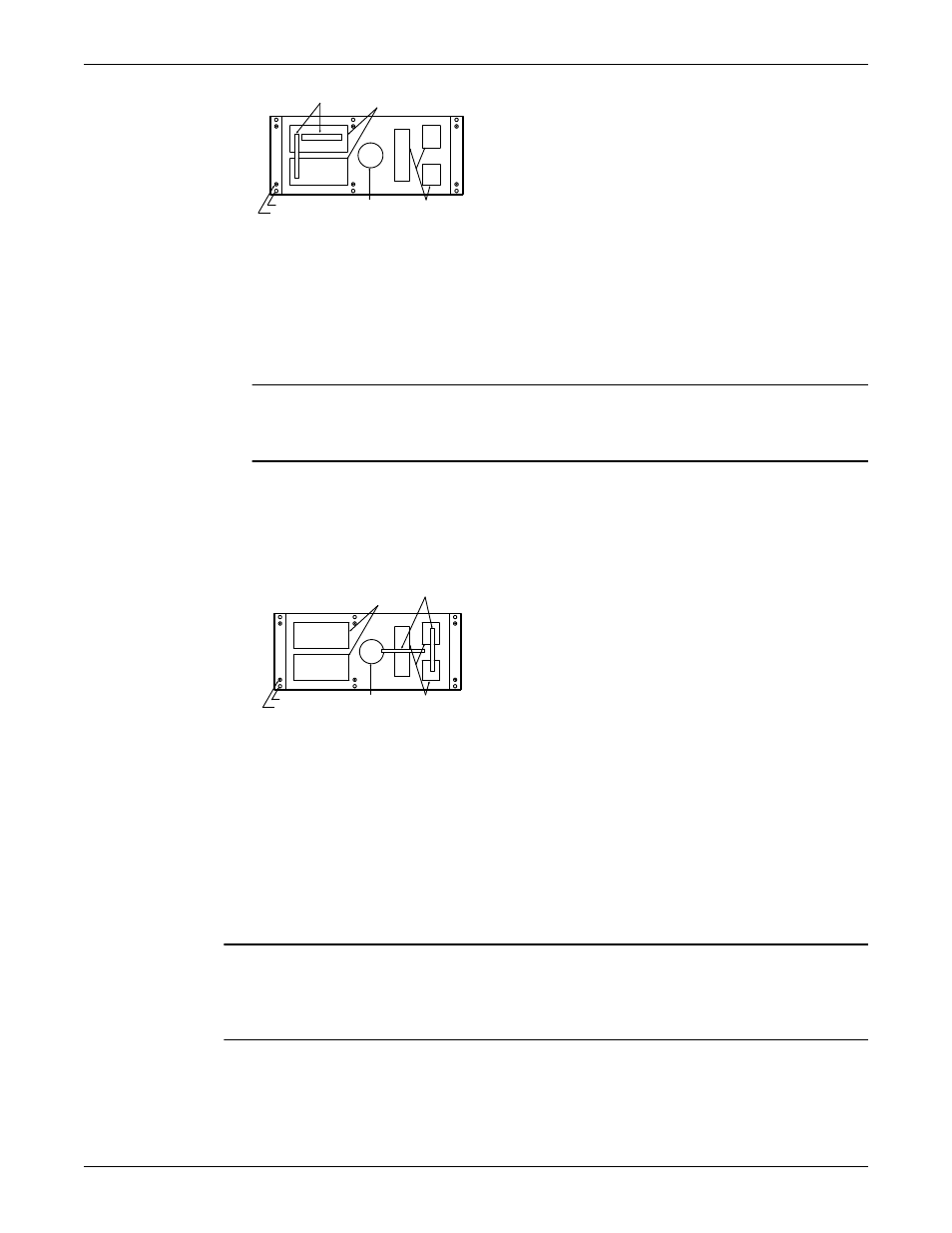

1
2
3
4
5
6
1.
Ватерпасы
2.
Монтажные площадки привода
3.
Фундаментные болты
4.
Винтовые домкраты
5.
Отверстие для заливания раствора
6.
Монтажные площадки насоса
4. Опустите центральные винтовые домкраты вниз до их посадки на соответствующие пластины
на поверхности фундамента.
5. Выровняйте монтажные площадки привода:
ПРИМЕЧАНИЕ: Для обеспечения надлежащего горизонтального выравнивания удаляйте
всю грязь с монтажных площадок. Несоблюдение этого правила может привести к
повреждению оборудования или снижению производительности.
a) Поместите один из ватерпасов вдоль одной из двух площадок.
b) Поместите второй ватерпас поперек центров двух площадок.
c) Выровняйте площадки, регулируя четыре угловых винтовых домкрата.
Убедитесь, что показатели продольного и поперечного ватерпасов максимально
приближаются к нулю.
1
2
3
4
5
6
1.
Монтажные площадки привода
2.
Ватерпасы
3.
Фундаментные болты
4.
Винтовые домкраты
5.
Отверстие для заливания раствора
6.
Монтажные площадки насоса
6. Вручную затяните гайки фундаментных болтов.
7. Проверьте горизонтальное выравнивание с помощью ватерпасов, при необходимости,
отрегулируйте винтовые домкраты и фундаментные болты.
Отклонение от горизонтали должно быть не более 0,002 дюйма/фут (0,0167 мм/м).
Установка опорной плиты с помощью пружинных стоек
ПРИМЕЧАНИЕ: Подпружиненная опорная плита предназначена только для перенесения
нагрузок вследствие термического расширения трубопроводов. Необходимо обеспечить отдельные
опоры для всасывающего и нагнетательного трубопроводов. Несоблюдение этого правила может
привести к повреждению оборудования.
Вибропоглощающие основания не входят в комплект поставки опорной плиты. Плиты
вибропоглощающих оснований должны быть изготовлены из нержавеющей стали типа 316 с
характером поверхности 16-20 микродюймов.
Перед выполнение данной процедуры убедитесь в правильной установке вибропоглощающих
оснований на пол или фундамент (см. руководство изготовителя).
Установка (продолжение)
32
Model NM 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
