Регулировка зазора рабочего колеса
Важность установки правильного зазора рабочего колеса
Правильный зазор рабочего колеса обеспечивает высокую производительность насоса.
ПРЕДУПРЕЖДЕНИЕ:
• Необходимо соблюдать процедуру установки зазора крыльчатки. Несоблюдение процедуры
установки зазора или прочих надлежащих процедур может привести к образованию искр,
непредвиденному перегреву и повреждению оборудования.
• При использовании кассетного механического уплотнения перед установкой зазора
крыльчатки необходимо установить центрирующие зажимы и отпустить установочные винты.
Несоблюдение данного условия может привести к образованию искр, выделению тепла и
повреждению механического уплотнения.
Методы регулировки зазора рабочего колеса.
Зазор рабочего колеса может быть задан с помощью одного из нижеприведенных методов:
• с помощью циферблатного индикатора
• с помощью калибра для измерения зазоров
Регулировка зазора рабочего колеса - метод цифрового индикатора
(все кроме CV 3196)
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
1. Снимите защитный кожух муфты.

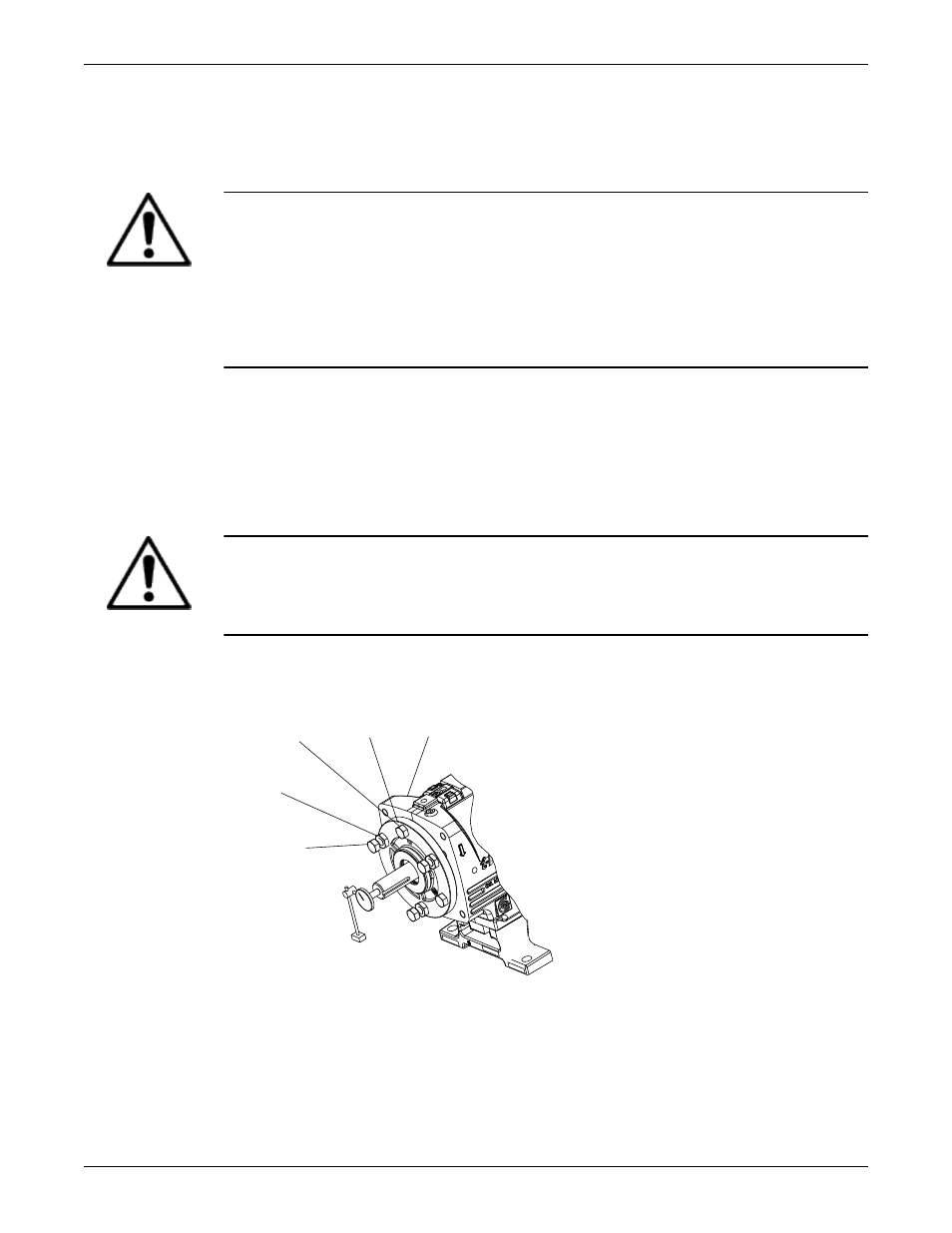

2. Индикатор следует установить таким образом, чтобы его шток касался или конца вала или
лицевой поверхности муфты.
228 134A
423
370C
370D
3. Открутите контргайки (423) на болтах-домкратах (370D) , и затем выкрутите болты
приблизительно на два оборота.
4. Равномерно затяните стопорные болты (370C) и сдвиньте корпус подшипников (134A) в
сторону стойки (228) до тех пор, пока рабочее колесо не коснется кожуха.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
Model NM 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 47
