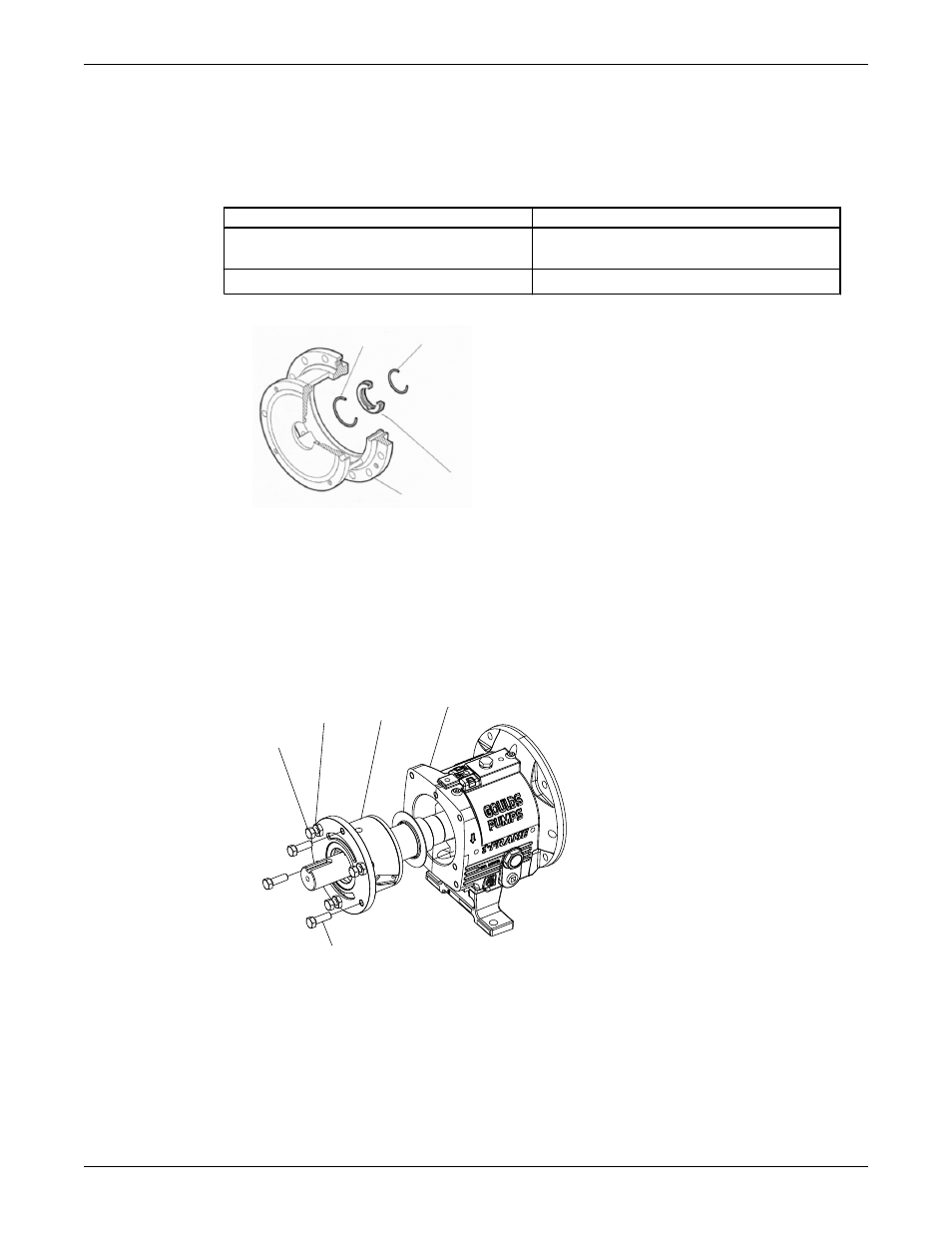

Снятие внутреннего лабиринтного уплотнения для смазки.
Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей модели
3196 а также продаются отдельно.
1. Определите тип посадочного места лабиринтного уплотнения
Табл. 10: Тип посадочного места лабиринтного уплотнения
Модель Тип посадочного места
STi Кольцевая прокладка в держателе стойки
подшипника (228A)
MTi Кольцевая прокладка в держателе стойки.
2. Снимите кольцевую прокладку (497H и 497J) и уплотнение (333A).
497H 497J
333A
108
Разборка привода
Демонтаж приводной части STi MTi
1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
3. Извлеките узел вала из стойки подшипников (228A).
228A
134
370D
423
370C
4. Снимие домкратные винты (370D) с гайками (423).
5. Снимите кольцевую прокладку корпуса подшипника (496) и подшипник.
6. Снимите упорное кольцо наружного подшипника (361A).
Техническое обслуживание (продолжение)
