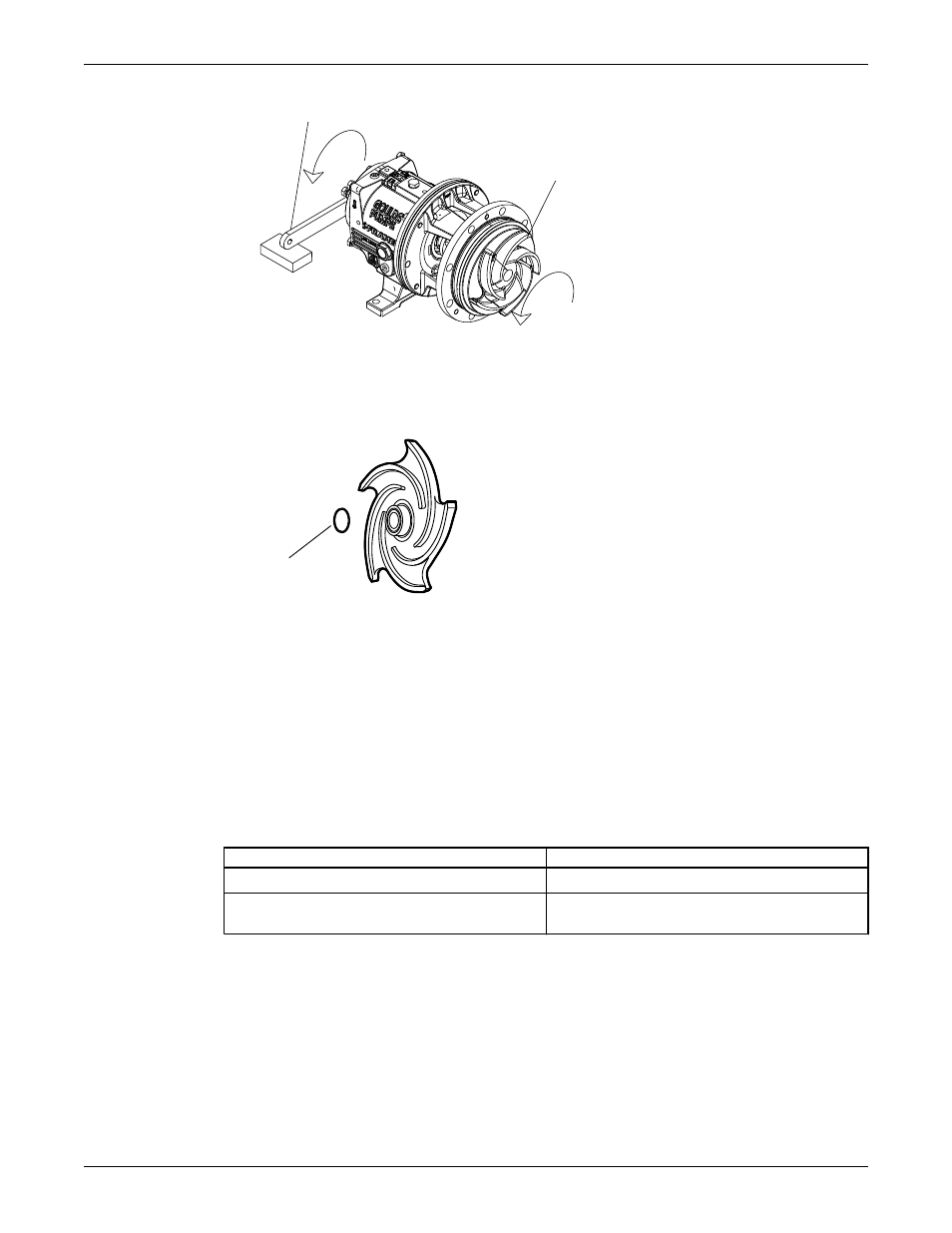

Ключ для вала
101
4. Повторяйте этап 3 пока рабочее колесо не будет снято.
5. Снимите и утилизируйте кольцевую прокладку рабочего колеса (412A).
При монтаже следует вставить новую кольцевую прокладку.
412A
Рис. 16: Кольцевая прокладка для моделей 3196, HT 3196, NM 3196, 3198, и 3796
При невозможности снятия рабочего колеса с помощью указанных процедур следует обрезать вал
между втулкой и стойкой, а затем выполнить комплексный демонтаж рабочего колеса, крышки
набивочной камеры, сальника, втулки и торца вала. Нагревать элементы запрещено.
Снимите крышку уплотнительной камеры
Порядок демонтажа крышки уплотнительной камеры.
Для снятия крышки уплотнительной камеры выберите одну из приведенных инструкций.
Табл. 9: Последовательность снятия крышки уплотнительной камеры
Модель
Порядок действий
3196, CV 3196, HT 3196, LF 3196, 3796
Снимите крышку уплотнительной камеры
NM 3196, 3198
Снимите крышку уплотнительной камеры и/или
заднюю пластину
Снятие крышки уплотнительной камеры и задней пластины (NM 3196,
3198)
1. Снимите гайки сальника или гайки со шпилек уплотнительной камеры (355).
2. Снимите гайки со шпилек задней пластины (370H).
3. Снимите заднюю пластину (184).
Техническое обслуживание (продолжение)
