Контрольный список
При осмотре подшипников выполните следующие виды проверки.
• Выполните осмотр подшипников на предмет загрязнений и повреждений.
• Задокументируйте состояние смазочного масла и наличие осадка.
• Проверьте шариковые подшипники на предмет расшатанности, наличия шероховатостей или
шумов при вращении.
• При наличии повреждений подшипников определите их причины. Если причиной
повреждения не является обычный износ, устраните неполадку перед повторным вводом
насоса в эксплуатацию.
Осмотр корпуса подшипника
Контрольный список
• Проверьте отверстие в корпусе подшипника (134) в соответствии стаблицей допусков и посадок.
• Если размер превышает допустимое значение, необходимо заменить корпус подшипника. См.
раздел "Допуски и посадки подшипника".
• Осмотрите корпус подшипника на предмет трещин и точечной коррозии.
Контрольный список проверок в зависимости от модели насоса.
В настоящей таблице приведены проверки корпуса подшипника, в зависимости от модели насоса.
Стойка
Проверка корпуса подшипника
STi и MTi
Убедитесь в отсутствии трещин на проточке
упорного кольца.
Место проверки
Зоны, подлежащие проверке, показаны на рисунке.
134

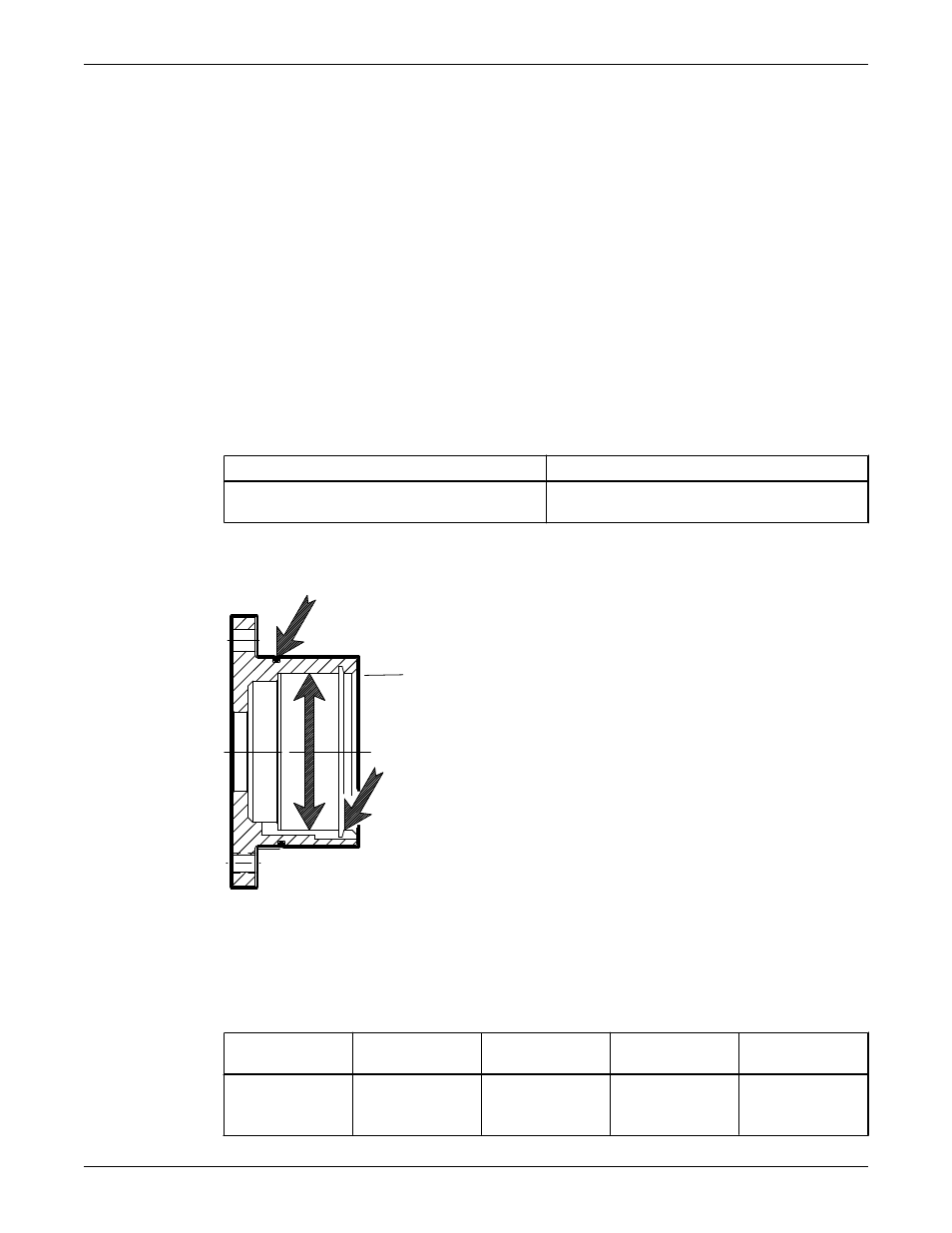

Рис. 30: Корпуса подшипников моделей STi и MTi
Посадки и допуски подшипников.
В настоящей таблице приведены посадки и допуски подшипников, соответствующие стандарту
ABEC I.
Табл. 13: Таблица посадок и и допусков подшипников.
STi дюймы
(миллиметры)
MTi дюймы
(миллиметры)
LTi дюймы
(миллиметры)
XLT-i, i-17 дюймы
(миллиметры)
Внешний диаметр
вала
Встроенный
1.3785 (35.014)
1.3781 (35.004)
1.7722 (45.014)
1.7718 (45.004)
2.1660 (55.016)
2.1655 (55.004)
2.5597 (65.016)
2.5592 (65.004)
