Goulds Pumps NM 3196 i-FRAME - IOM - Инструкция (Страница 35)

1. Установите плиту основания на опоры над уровнем фундамента/пола.
Убедитесь, что между плитой основания и фундаментом/полом достаточно места для
установки пружин.
2. Установите нижнюю часть узла пружины следующим образом:
a) Накрутите нижнюю контргайку на шток пружины.
b) Накрутите нижнюю регулировочную гайку на шток пружины, поверх контргайки.
c) Установите нижнюю регулировочную гайку на нужную высоту.
Правильная высота зависит от требуемого расстояния между фундаментом/полом и плитой
основания.
d) Поместите шайбу, ведомый механизм, пружину и еще один ведомый механизм на нижнюю
регулировочную гайку.
3. Установите узел пружины следующим образом:
a) Вставьте снизу узел пружины в отверстие базовой плиты, предназначенное для анкера.
b) Установите ведомый механизм, пружину, и еще один ведомый механизм с шайбой на шток
пружины.
c) Затяните усилием руки узел пружины с верхней регулировочной гайкой.
4. Накрутите верхнюю контргайку на шток пружины и затяните усилием руки.
5. Повторите этапы 2 и 4 для всех узлов пружины.
6. Опустите плиту основания так, чтобы пружинные узлы попали на вибропоглощающее покрытие.
7. Выровняйте базовую плиту и выполните окончательную настройку высоты:
a) Ослабьте верхние контргайки и регулировочные гайки.
b) Настройте высоту и уровень базовой плиты путем перемещения нижних регулировочных
гаек.
c) После выравнивания базовой плиты затяните верхние регулировочные гайки так, чтобы
верхние пружины были прижаты к ведомым механизмам.
8. Затяните нижние и верхние контргайки на каждом пружинном узле.
1
2
3
4
5
6
7
1. Верхняя контргайка
2. Ведомый механизм
3. Шайба
4. Фундаментные подушки
5. Пружина
6. Верхняя регулировочная гайка
7. Шток пружины

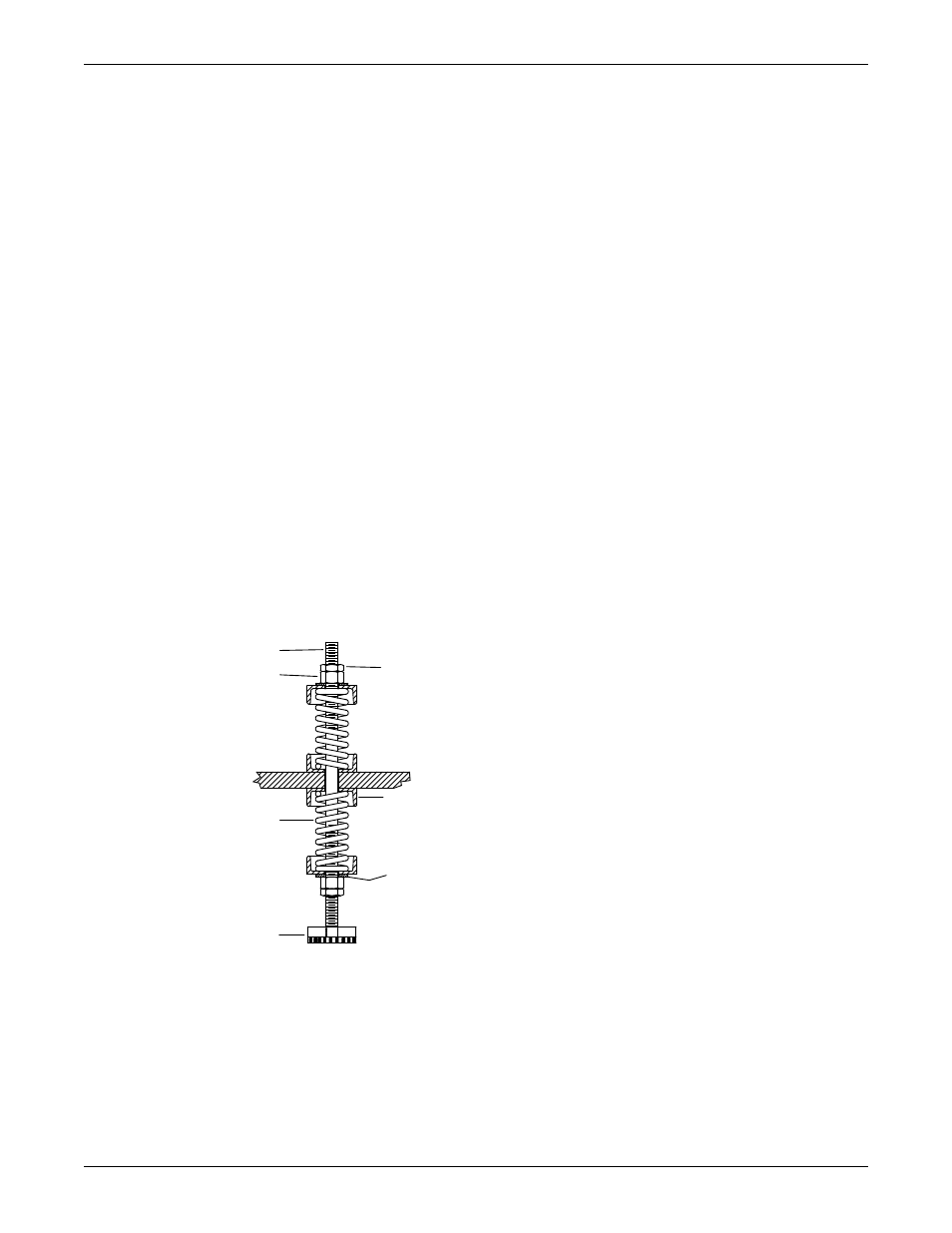

Рис. 9: Пример установленных пружинных узлов
Установка (продолжение)
Model NM 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 33
