250
184
355
370H
4. Снимите втулку вала (126).
Торцевое уплотнение следует прикреплять к втулке.
5. Ослабьте регулировочные винты и извлеките вращающуюся часть из втулки.
6. Для модели 3198 снимите тефлоновую втулку:
a) Демонтируйте со втулки торцевое уплотнение.
b) Выполните продольный разрез втулки с помощью острого ножа.
7. Снимите стационарное посадочное место и сальник или камеру уплотнения вместе с прокладкой.
ПРИМЕЧАНИЕ: Соблюдайте осторожность при работе со стационарным элементом
торцевого уплотнения, зажатым между задней панелью и втулкой или установленным в гнезде
уплотнительной камеры. Несоблюдение этого правила может привести к повреждению
оборудования.
383 250
383
126

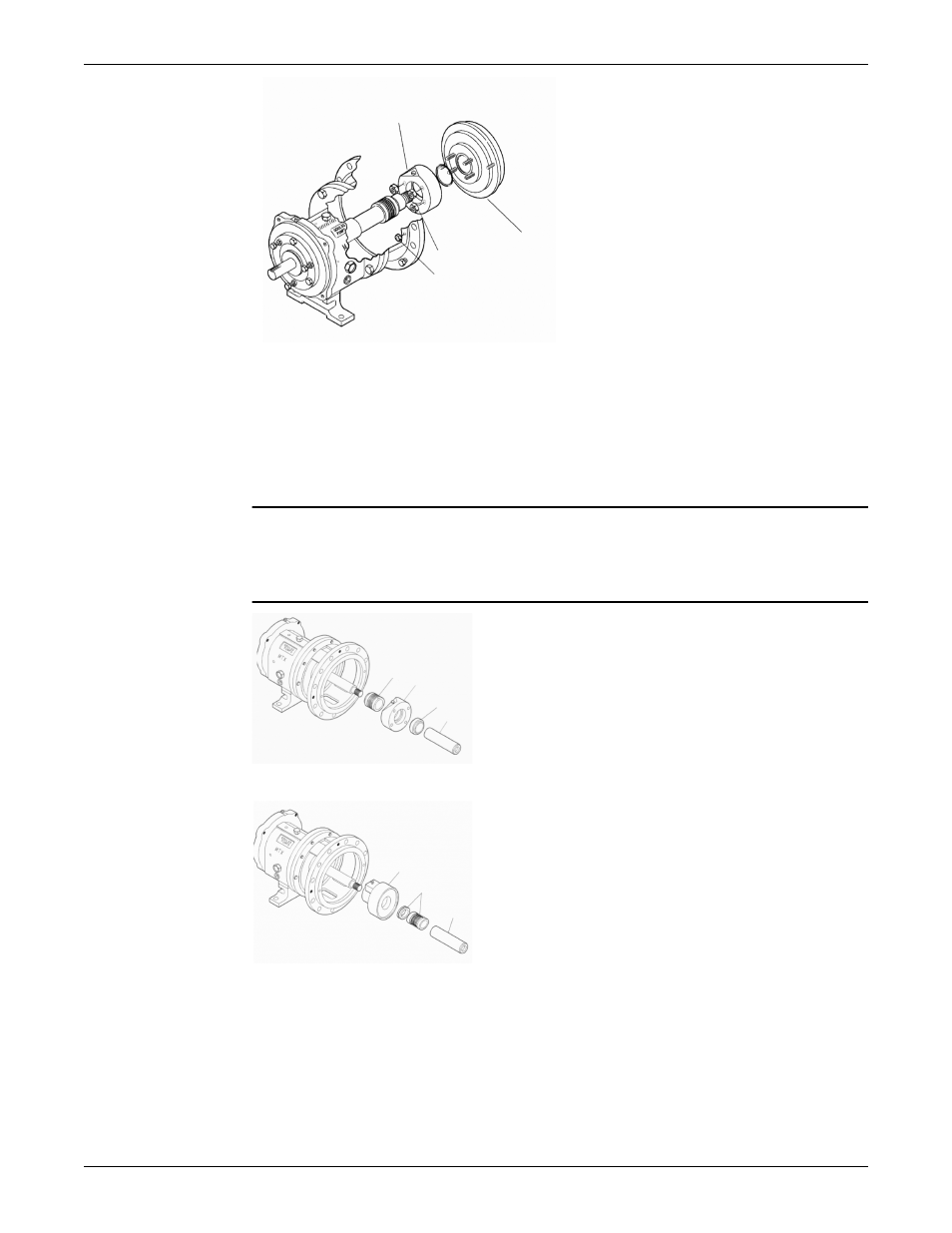

Рис. 17: Снимите стационарное посадочное место и сальник
250
383
126
Рис. 18: Снятие стационарного посадочного места и сальника
Снятие держателя стойки(MTi)
Переходник стойки модели 3198 не может быть заменен переходником любой другой модели.
1. Снимите центрирующие штифты (469B) и болты(370B).
2. Снимите держатель стойки (108).
3. Снимите и утилизируйте прокладку (360D)
При монтаже следует вставить новую прокладку.
Техническое обслуживание (продолжение)
