Установка опорной плиты с помощью винтовых домкратов
Необходимые инструменты:
• Антикоррозионный / противозадирный компаунд
• Винтовые домкраты
• Прутковая заготовка
• Два ватерпаса
• Технологическая карта выравнивания опорной плиты
Данная процедура применима к опорной плите из сварной стали и опорной плите с выдающимся
основанием.
1. Обработайте винтовые домкраты антикоррозионным / противозадирным компаундом.
Смазка облегчает извлечение домкратов после цементирования.
2. Осторожно опустите опорную плиту на болты фундамента и выполните указанные ниже
действия:
a) Отрежьте пластины от прутковой заготовки и закруглите кромки пластин для снижения
концентрации напряжения.
b) Установите пластины между винтовыми домкратами и поверхностью фундамента.
c) С помощью четырех винтовых домкратов расположенных в углах, поднимите опорную
плиту над фундаментом.
Расстояние между опорной плитой и поверхностью фундамента должно находиться в
диапазоне 0,75 дюйма (19 мм) и 1,50 дюйма. (38 мм).
d) Центральные винтовые домкраты на данном этапе не должны соприкасаться с
поверхностью фундамента.

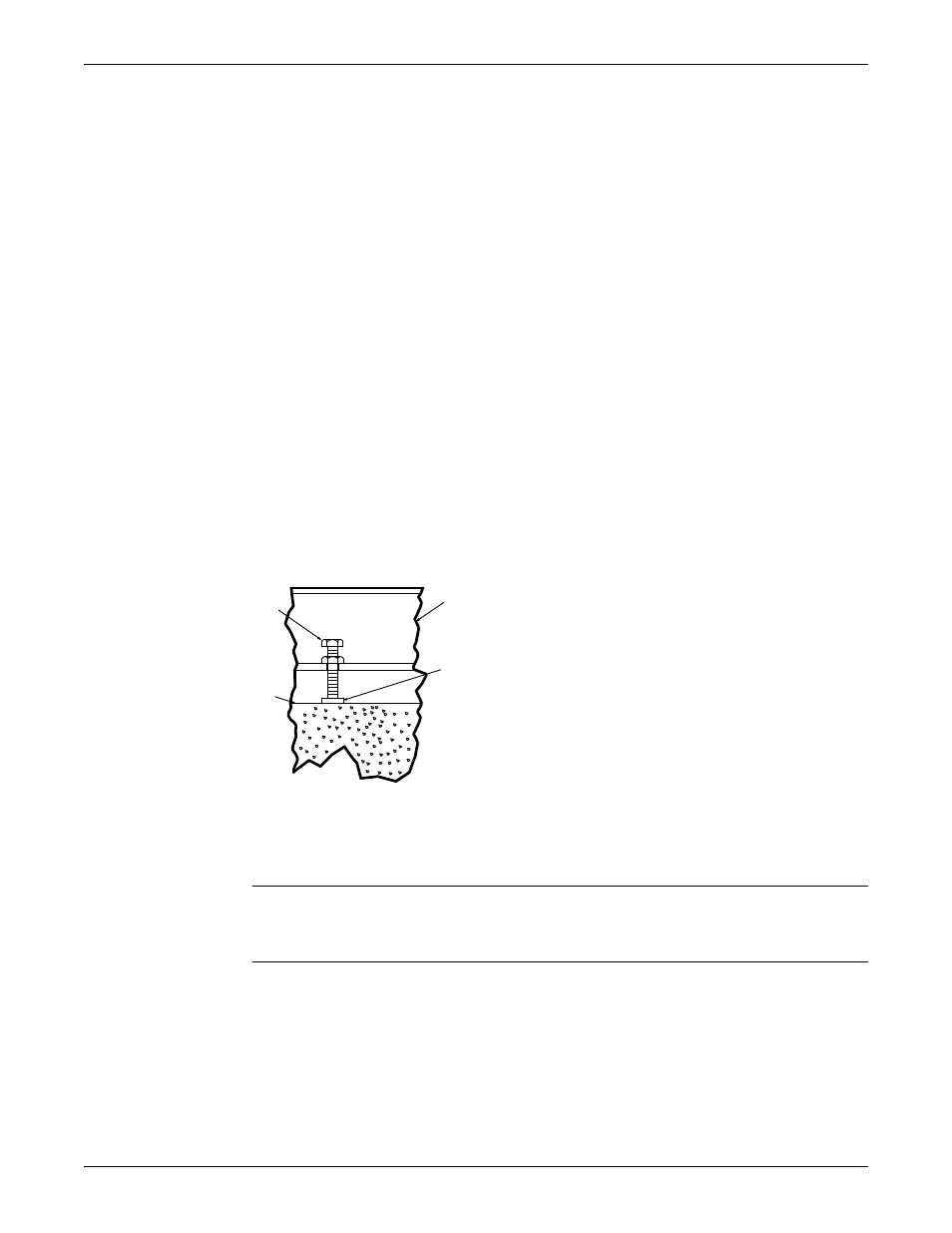

1
2
3
4
1. Винтовой домкрат
2. Опорная плита
3. Фундамент
4. Плита
3. Выровняйте монтажные площадки привода:
ПРИМЕЧАНИЕ: Для обеспечения надлежащего горизонтального выравнивания удаляйте
всю грязь с монтажных площадок. Несоблюдение этого правила может привести к
повреждению оборудования или снижению производительности.
a) Поместите один из ватерпасов вдоль одной из двух площадок.
b) Поместите второй ватерпас поперек торцов двух площадок.
c) Выровняйте площадки, регулируя четыре угловых винтовых домкрата.
Убедитесь, что показатели продольного и поперечного ватерпасов максимально
приближаются к нулю.
При снятии показаний используйте диаграмму выравнивания опорной плиты.
Установка (продолжение)
