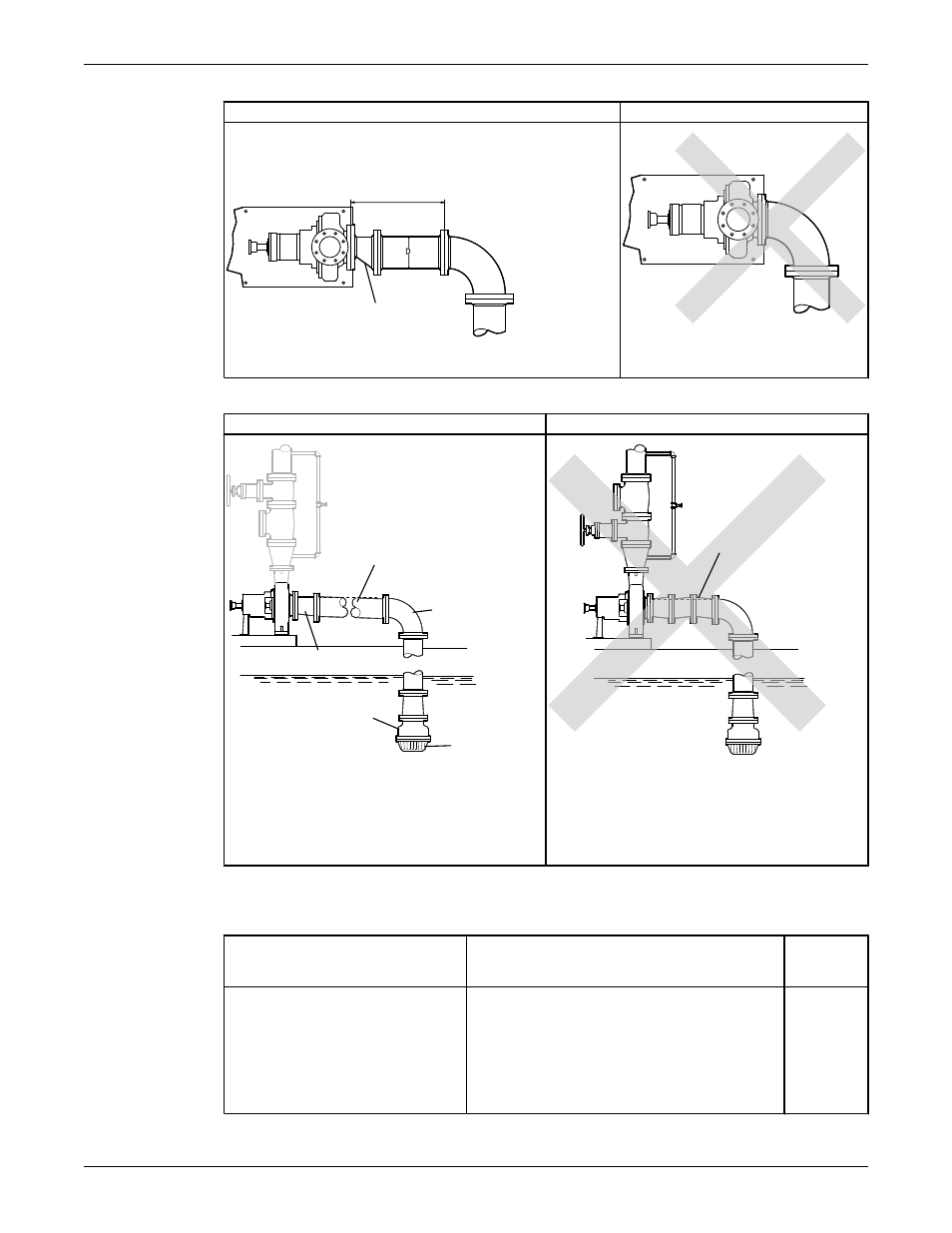

Пример: колено расположено близко к отверстию всасывания насоса
Правильно Неправильно
Минимальное расстояние между приемным фланцем насоса
и ближайшим коленом должно равняться пятикратному
диаметру трубы.
1
2
1. Достаточное расстояние для предотвращения кавитации
2. Эксцентрическая переходная муфта с плоской верхней частью
Пример: оборудование всасывающего трубопровода
Правильно Неправильно
1
2
3
4
5
1. Всасывающий трубопровод плавно поднимается
от источника подачи жидкости
2. Колено большого радиуса
3. Сетчатый фильтр
4. Клапан в нижнем конце трубы
5. Эксцентрическая переходная муфта с плоской
верхней частью
1
1. Воздушная пробка по причине отсутствия
эксцентрической переходной муфты и
неправильной установки всасывающего
трубопровода (недостаточно плавный подъем от
источника жидкости)
Контрольный список для нагнетательного трубопровода
Контрольный список
Проверяемые показатели Пояснение/комментарий Отметка о
выполнени
и
Нагнетательная линия должна быть
снабжена запорным клапаном.
Запорный клапан требуется для:
• заливки;
• регулировки расхода;
• осмотра и техобслуживания насоса.
Пример: оборудование нагнетательного
трубопровода
Установка (продолжение)
