Детали крыльчатки
Необходимость замены
Выкачивающие лопасти
При износе или прогибе более чем на 1/32
дюйма (0,8 мм).
Края лопастей
При обнаружении трещин или коррозии, в том
числе точечной
Участки крыльчатки, подлежащие осмотру
101
a
b
c
c

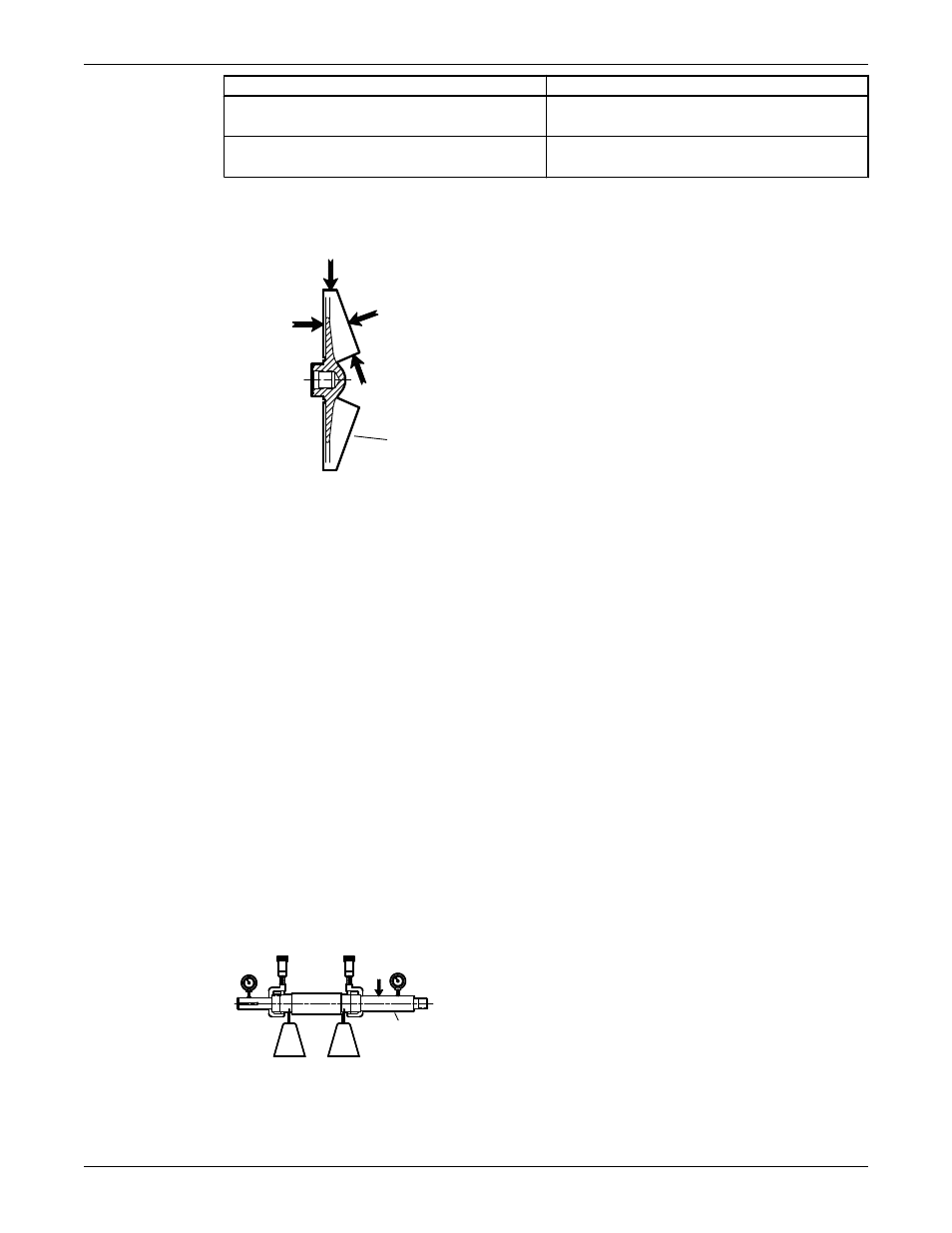

Рис. 20: Участки, подлежащие осмотру на предмет износа (крыльчатку модели 3196)
Проверка и замена переходника рамы
• Переходник рамы подлежит замене при наличии трещин или значительных коррозионных
повреждений.
• Поверхность прокладки должна быть чистой.
Замена прокладок, уплотнительных колец и гнезд
• Заменяйте все прокладки и уплотнительные кольца при каждом капитальном ремонте и разборке.
• Проверяйте гнезда. Они должны иметь гладкую поверхность без физических повреждений.
Ремонт изношенных гнезд, осуществляется путем их обработки на токарном станке; при этом
нужно сохранить габаритные соотношения с другими поверхностями.
• При повреждении посадочных мест следует заменять соответствующие детали.
Указания по замене вала и втулки
Два типа втулки:
Модель 3198 как с металической втулкой, при которой используется стандартный вал 3196, так и с
тефлоновой втулкой. При использовании тефлоновой втулки необходим специальный вал и
другое лабиринтное маслянное уплотнение встроенного типа.
Проверка вала методом замеров
Если любой из параметров вала (122) выходит за пределы допустимого диапазона, необходимо его
заменить. См. Посадочные размеры и допуски подшипников
122
Проверка прямолинейности
Если биение вала (122) превышает указанные в таблице значения, его необходимо заменить.
Техническое обслуживание (продолжение)
