11. Удерживая показания индикатора на соответствующем значении, равномерно затяните
стопорные болты (370С), а затем регулировочные болты (371А).
12. Убедитесь, что вал проворачивается свободно.
Соединение насоса и привода
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
Используемые в условиях с классификацией ATEX соединительные муфты должны быть
надлежащим образом сертифицированы. При смазывании и установке муфты следуйте
инструкциями ее производителя.
Установка защитного кожуха муфты
ПРЕДУПРЕЖДЕНИЕ:
• Эксплуатация насоса без надлежащим образом установленного защитного кожуха муфты
ЗАПРЕЩЕНА.
• Перед выполнением работ по установке или техническому обслуживанию необходимо
отключить подачу электрической энергии на привод. Если подача электрической энергии на
привод не будет отключена, это может привести к тяжелым производственным травмам.
• Соединения, используемые в рабочих зонах класса «Ex», должны иметь надлежащую
сертификацию и быть изготовлены из искробезопасного материала.

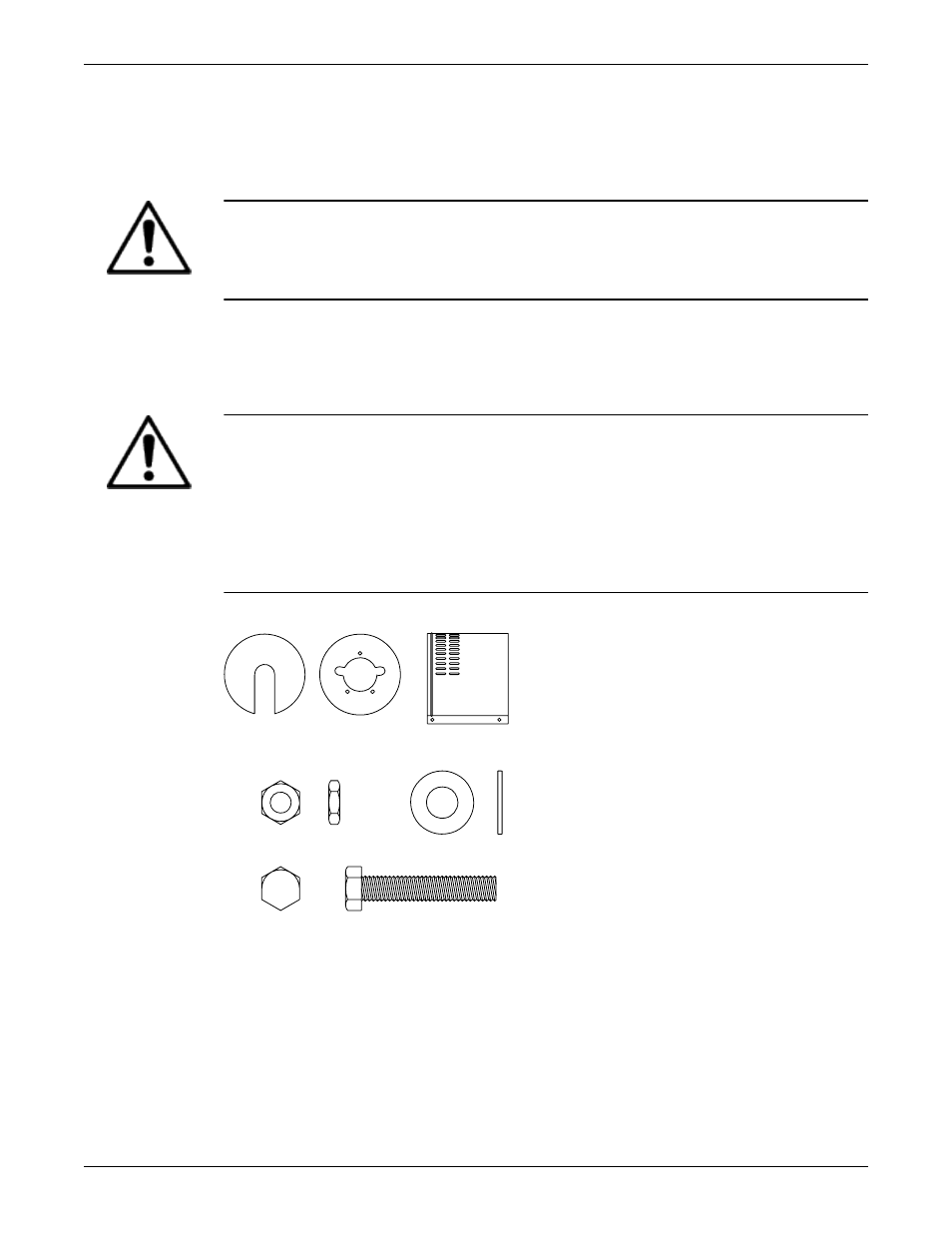

Необходимые детали:
1
2
3
4
5
6
1.
Концевая пластина (торец привода)
2.
Концевая пластина (торец насоса)
3.
Половина защитного кожуха, требуется 2
4.
гайка 3/8-16, требуется 3
5.
шайба 3/8 дюйма
6.
болт с шестигранной головкой 3/8-16 x 2 дюйма, необходимо 3 шт.
1. Отключите питание двигателя, заблокируйте в отключенном состоянии и поместите на
пусковое устройство соответствующую табличку, предупреждающую об отключении.
2. Установите торцевую пластину со стороны насоса.
Если торцевая пластина со стороны насоса уже установлена, выполните необходимые
регулировки муфты и перейдите к следующему этапу.
