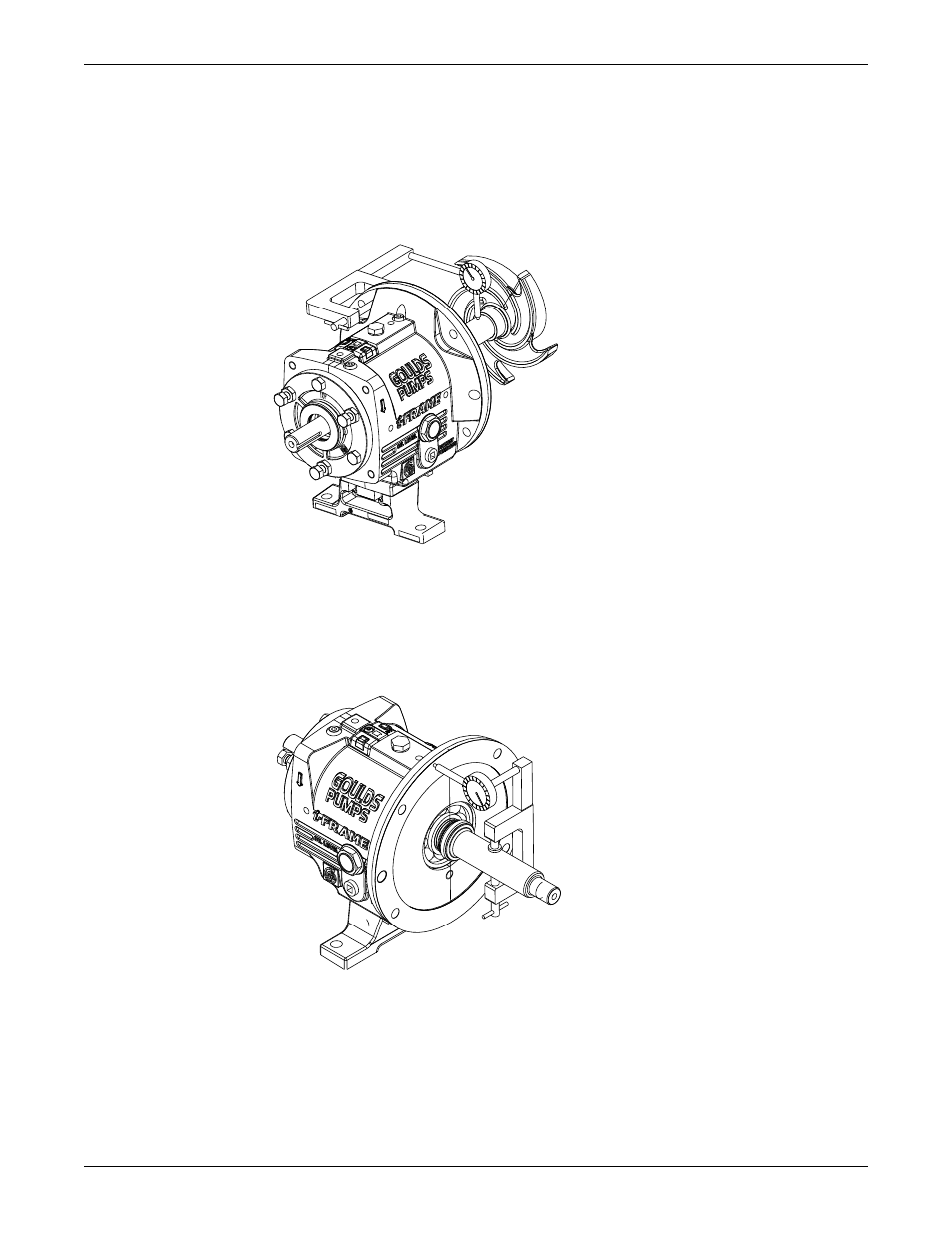

3. Проверьте биение втулки вала (126).
a) Установите втулку вала.
b) Накрутите рабочее колесо на вал и затяните усилием руки.
c) Проверните вал на 360º.
d) Если общие показания индикатора больше, чем 0,002 дюйма (0,051 мм), снимите втулку
вала и выясните причину.
e) Снимите рабочее колесо и втулку вала.
SCALE 0.150
4. Проверьте биение стойка-фланец провернув вал на 360º и одновременно считывая показания
индикатора.
Если общие показания индикатора больше, чем 0,001 дюйма (0,025 мм), разберите узел и
выясните причину.
5. Поместите прокладку из манилы (360D) на стойку (228) и зафиксируйте ее, установив в
отвертия центрирующие штифты (469B).
Прокладка предназначена только для одноразового применения.
6. Установите держатель стойки.
a) Поместите держатель стойки (108) на узел стойки.
b) Совместите отверстия для болтов и штифтов на стойке и на держателе стойки.
