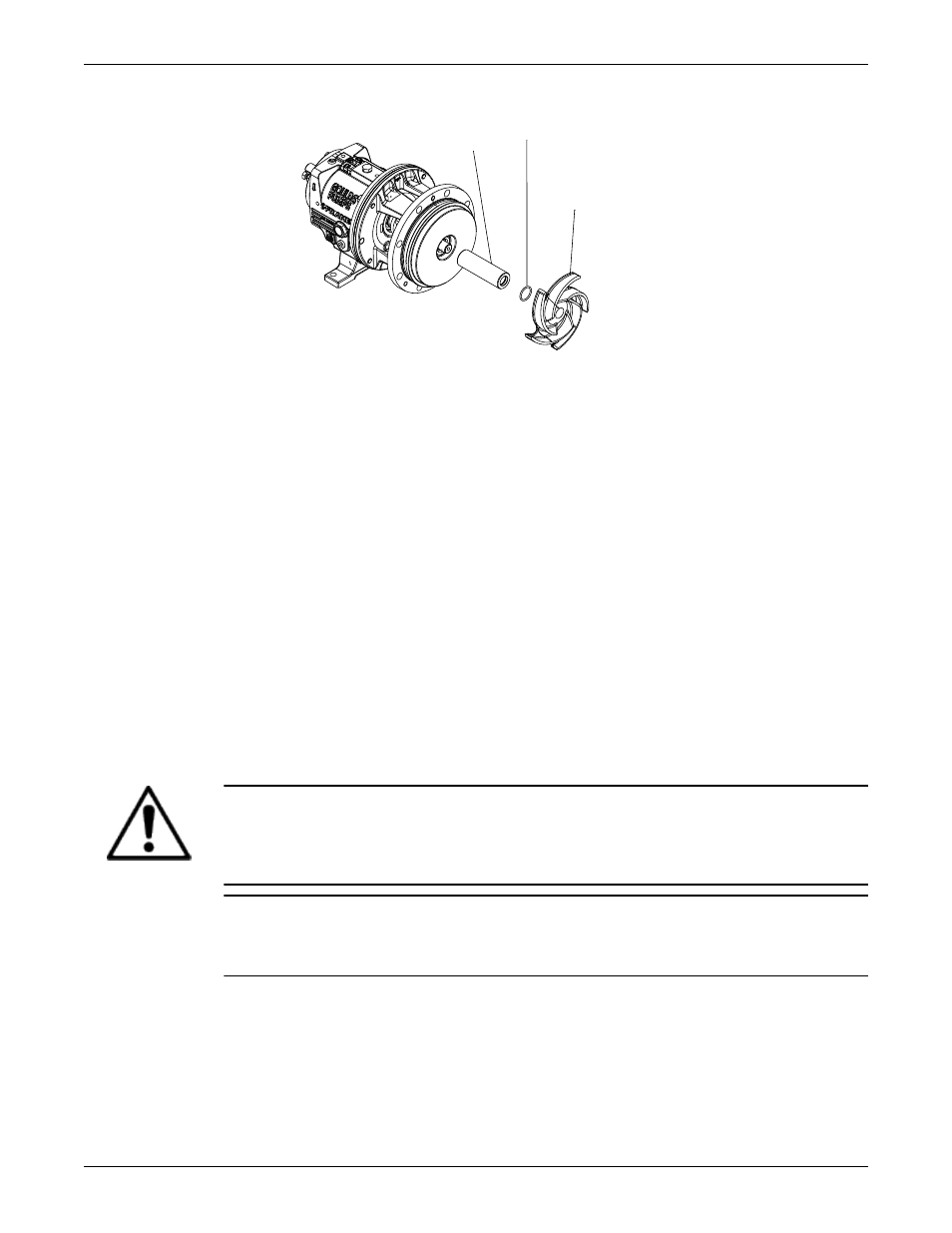

412A

101

126

2. Пометьте вал и втулку напротив камеры уплотнения.
3. Продолжите сборку насоса, за исключением механического уплотнения.
4. Отрегулируйте зазор рабочего колеса.

Дополнительная информация приведена в разделе "Регулировка зазора рабочего колеса"

5. Проведите линию от пометки на вале и втулке напротив камеры уплотнения.
6. Снимите кожух, рабочее колесо и камеру уплотнения.
7. Наденьте сальник с со стационарным посадочным местом и прокладку сальника на вал так, что

бы они соприкасались с внутренним лабиринтным уплотнением смазки.

8. Установите вращающуюся часть торцевого уплотнения в соответствии с указаниями

производителя.
Используйте проведенную линию и контрольные размеры уплотнения.

9. Установите уплотнительную камеру.
10. Наденьте сальник на шпильки уплотнительной камеры и закрепите его гайками сальника.

Равномерно затяните гайки так, чтобы сальник сел на свое посадочное место в камере
уплотнения и был перпендикулярен валу.

11. Закончите сборку насоса.

Уплотнение вала с помощью наружного сальника традиционной конструкции.

ПРЕДУПРЕЖДЕНИЕ:
Механические уплотнения, используемые во взрывоопасных условиях (класс Ex), должны быть
сертифицированы надлежащим образом. Перед запуском насоса убедитесь в том, что все участки,
через которые может произойти утечка жидкости в рабочую зону, надлежащим образом закрыты.

ПРИМЕЧАНИЕ:
Механическое уплотнение должно быть снабжено соответствующей системой промывки. В
противном случае могут иметь место перегрев и выход уплотнения из строя.

1. Установите уплотнительную камеру.

a) Установите крышку уплотнительной камеры или заднюю пластину и (184) и закрепите ее

гайками(370H).

Техническое обслуживание (продолжение)

98

Model NM 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
