Если показания
индикатора...
То...
Отрицательный
Половина муфты насоса (Х) находится ниже, чем половина муфты
привода (Y). Удалите регулировочные шайбы с общей толщиной,
равной половине показателя индикатора, из-под каждой опорной
стойки привода.
Положительный
Половина муфты насоса (Х) находится ниже, чем половина муфты
привода (Y). Добавить регулировочные шайбы с общей толщиной,
равной половине показателя индикатора, под каждую опору привода.
ПРИМЕЧАНИЕ: Во избежание нарушения соосности под каждой опорой привода должно
находиться равное количество регулировочных шайб. Несоблюдение этого правила может
привести к повреждению оборудования или снижению производительности.
Y X
Регулировочные шайбы

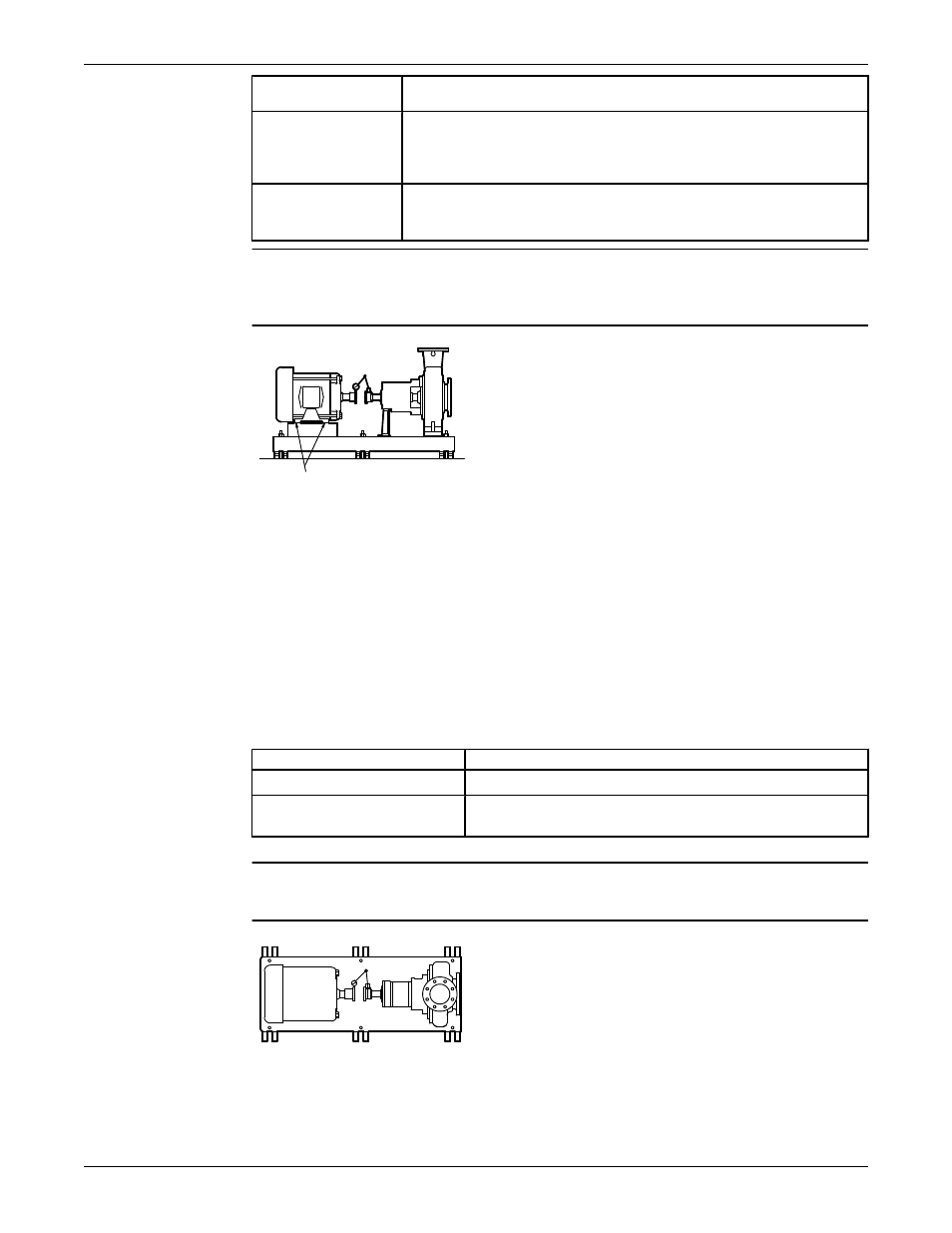

Рис. 13: Неправильная вертикальная соосность (вид сбоку)
4.
Регулировка параллельной соосности для горизонтальной коррекции
Поперечная соосность блока достигнута, если отклонение параллельного (Р) индикатора не
превышает 0,002 дюйма (0,05) мм при измерении в четырех точках, находящихся под углом 90°,
при рабочей температуре.
1. Обнулите индикатор соосности в точке (Y), отстоящей на 90° от верхнего центрального
положения («на 9 часов») с левой стороны полумуфты привода.
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3.
Если показания индикатора... То...
Отрицательный
То полумуфта привода отклонена влево от полумуфты насоса.
Положительный
То полумуфта привода отклонена вправо от полумуфты
насоса.
4. Осторожно сдвиньте привод в нужном направлении.
ПРИМЕЧАНИЕ: Привод должен перемещаться плавно. Несоблюдение данных требований
может отрицательно повлиять на коррекцию горизонтального угла.
Y X
Рис. 14: Неправильная горизонтальная соосность (вид сверху)
5.
