Прочие документы и руководства

Описание модулей Polyshield ANSI Combo

Применение

Модуль Polyshield ANSI Combo представляет собой твердое полимер-бетонное основание и плиту-
основание, которые разработаны для применения с насосами, которые соответствуют требованиям
стандарта ASME/ANSI B73.1.

Типоразмер

Модули Polyshield ANSI Combo изготавливаются 5 основных типоразмеров со встроенным
водосборным бассейном и съемными блоками для монтажа двигателя.

Металлические резьбовые вставки

На монтажной поверхности каждого блока расположены металлические резьбовые вставки для
насоса и двигателя. Для обеспечения возможности работы с несколькими типоразмерами рамы
NEMA, применяется несколько конфигураций взаимного расположения резьбовых вставок.
Стандартным материалом резьбовой вставки для крепления двигателя является нержавеющая сталь
316 SS (18.8 CrNi).
Доступны следующие резьбовые вставки для насосов:

• Нержавеющая сталь 316 SS (18.8 CrNi)
• Alloy 20 (A744, CN-7M)
• Hastelloy C 276 (A494, CW-6M)

Дополнительные подкладки из сплава

Вместо металлических вставок могут использоваться подкладки из сплавов. Они применяются,
когда необходимо обеспечить перепад высот не более 0,002 дюймов/фут и (или) при температуре
рабочей среды от 301 °F (149 °C) до 500 °F (260 °C).

Система крепления двигателя Polyadjust

Определение

Система крепления двигателя Polyshield Polyadjust представляет собой цельный блок из
полимерного материала, с чистотой поверхности и точностью задания параллельности
эквивалентной блокам из обработанной на станке стали.

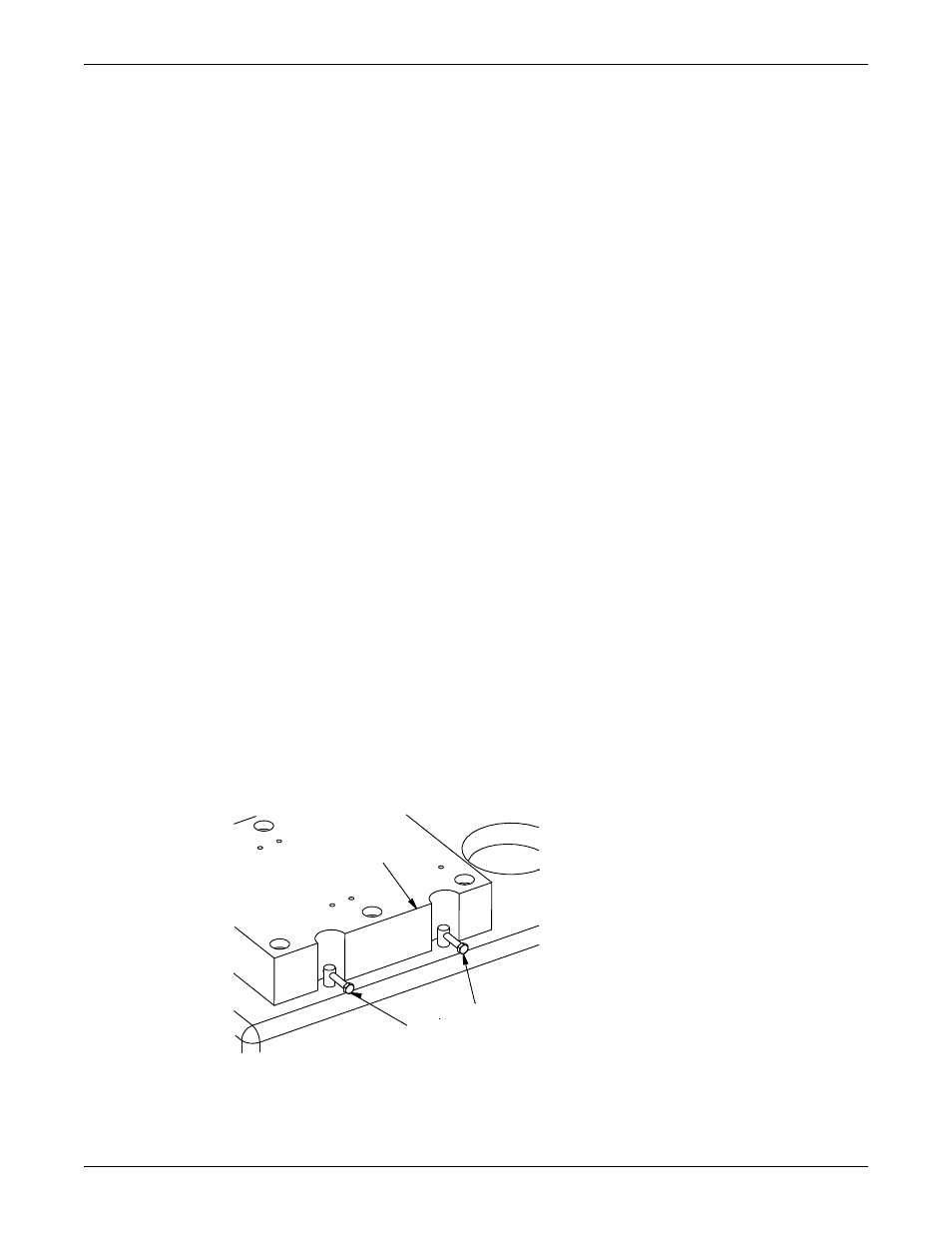

Блок двигателя

Двигатель

Регулировки

Рис. 35: Система крепления двигателя Polyshield Polyadjust

Прочие документы и руководства

Model NM 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

121
