11 Приложение
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
VEGAPULS SR 68, с рупорной антенной и поворотным креплением
mm
inch
20 mm (0.79"
)
20 mm (0.79"
)
3.94"
ш 1.58"
ш 1.89"
ш 2.95"
ш 3.74"
4.72"
8.50"
16.93"
x
y
x
y
1
x
y
100
ш 40
120
ш 48
216
ш 75
430
ш 95
1½"
2"
3"
4"
x
y
1½"
2"
3"
4"
40 mm (1.58"
)
146 mm (5.75"
)
2
max. 15°
(0.59")

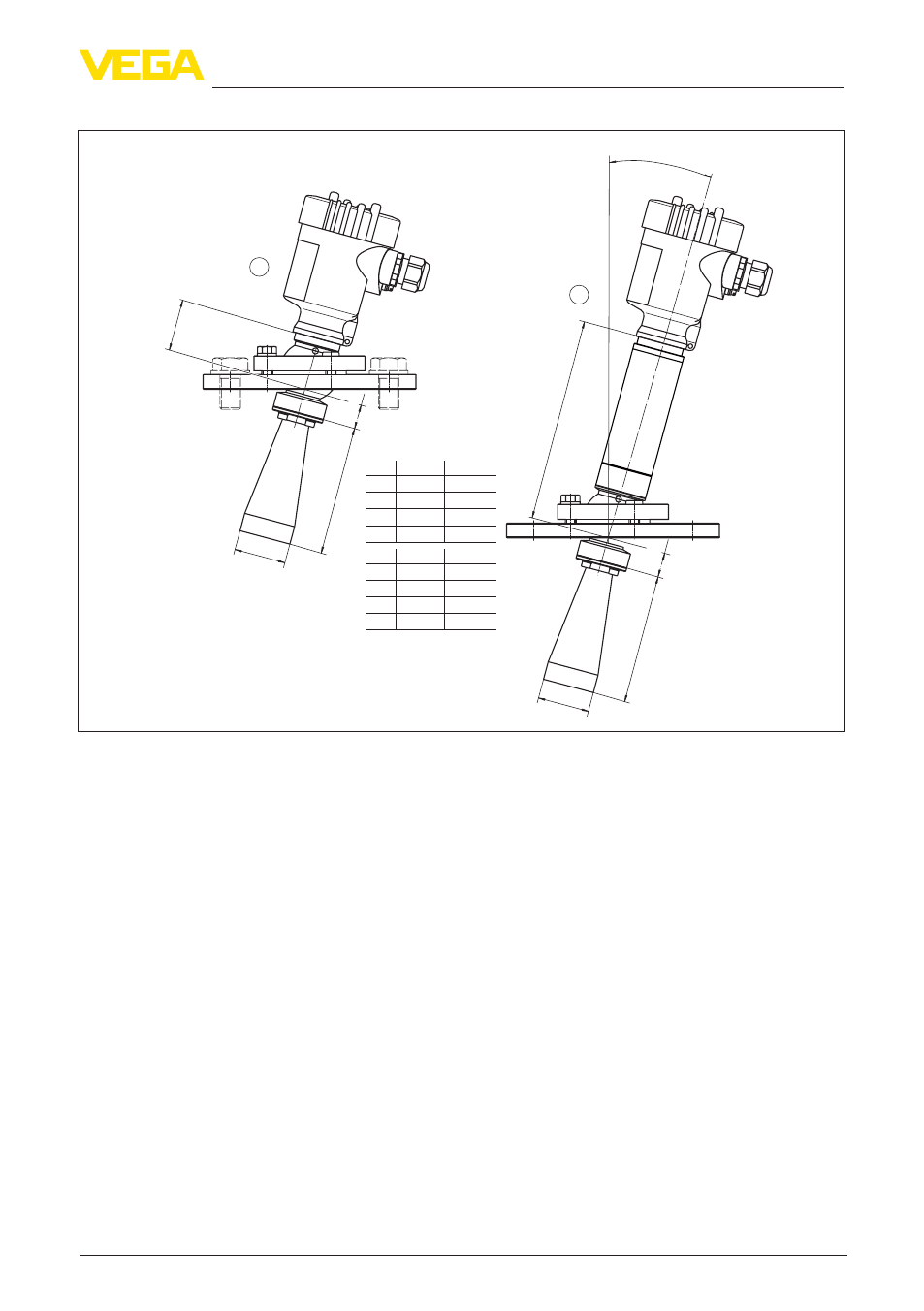

Рис. 72: VEGAPULS SR 68, с рупорной антенной и поворотным креплением
1 Стандартный
2 С температурной вставкой до 250 °C
